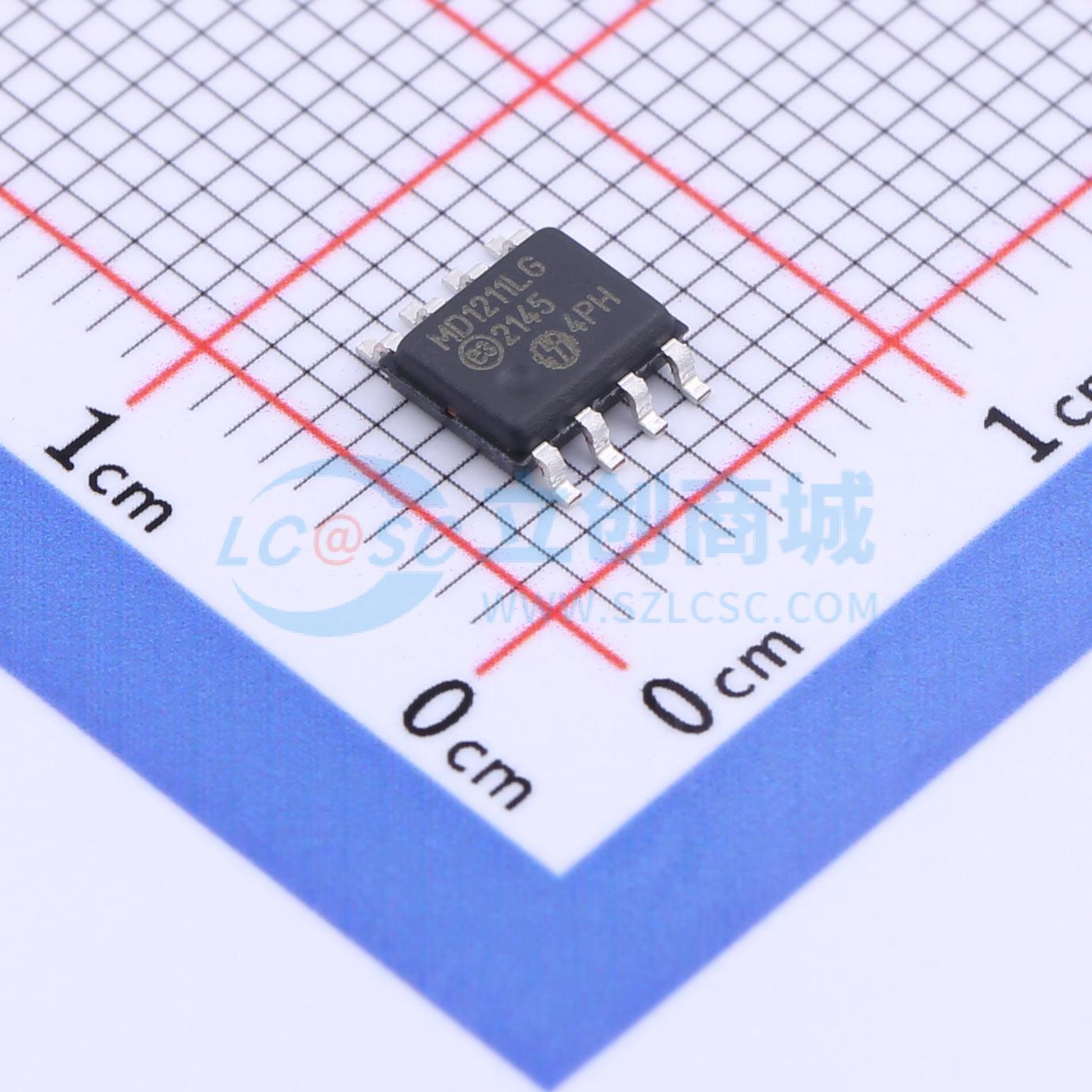

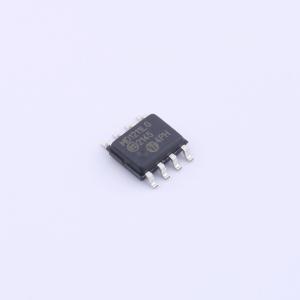

MD1211LG-G
MD1211LG-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Supertex MD1211 是一款高速双 MOSFET 驱动器。它专为驱动高压 N 沟道和 P 沟道 MOSFET 晶体管而设计，适用于医疗超声和其他需要高输出电流来驱动容性负载的应用。MD1211 的高速输入级可在 1.8 至5.0V 的逻辑接口电压下工作，最佳工作输入信号范围为1.8 至 3.3V。电平转换器采用专有电路，可提供直流耦合和高速运行。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MD1211LG-G
- 商品编号
- C623931
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~13V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 10ns | |
| 传播延迟 tpHL | 10ns | |
| 特性 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
一款高速双 MOSFET 驱动器。它专为驱动高压 N 沟道和 P 沟道 MOSFET 晶体管而设计，适用于医学超声及其他需要为容性负载提供高输出电流的应用。高速输入级可在 1.8 至 5.0V 逻辑接口下工作，最佳工作输入信号范围为 1.8 至 3.3V。电平转换器采用专有电路，可实现直流耦合和高速运行。
商品特性
- 带 1000pF 负载时，平均上升和下降时间为 10ns
- 峰值输出源/灌电流为 2.0A
- 输入与 1.8 至 5.0V CMOS 兼容
- 总电源电压为 4.5 至 13V
- 双匹配通道
- 减少时钟偏移
- 低输入电容
- 环保封装
应用领域
- 医学超声成像
- 压电换能器驱动器
- 无损检测（NDT）
- PIN 二极管驱动器
- 高速电平转换器
- 时钟/线路驱动器
