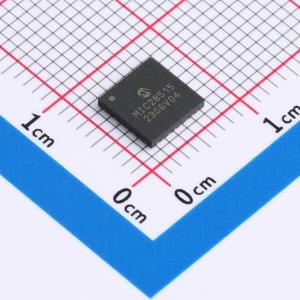

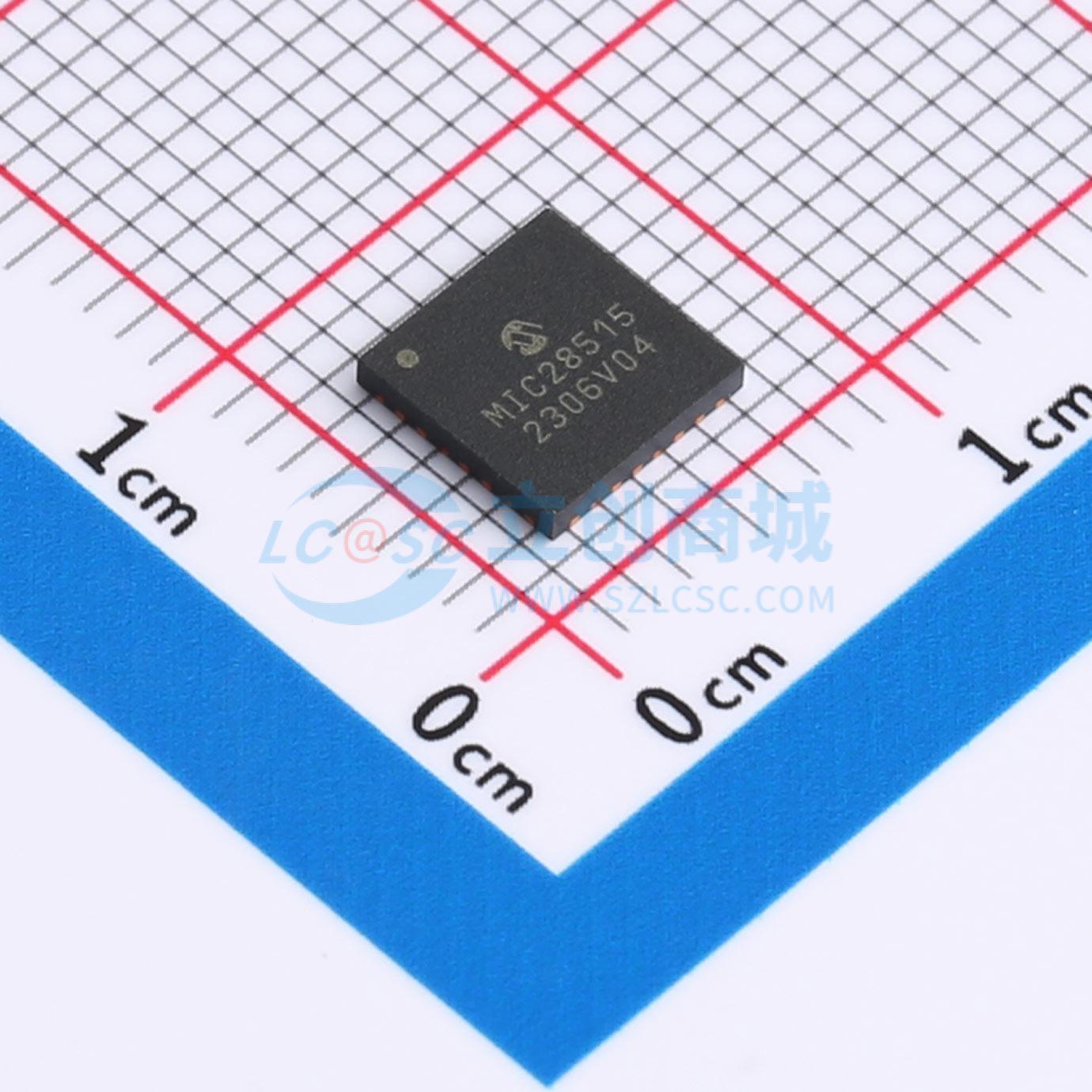

MIC28515T-E/PHA

具备外部模式控制功能的同步降压型 DC/DC 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC28515是一款可调频率的同步降压稳压器，采用独特的自适应导通时间控制架构。MIC28515的输入电源范围为4.5V至75V，可提供高达5A的稳压输出电流。输出电压可调节至低至0.6V，精度为±1%
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC28515T-E/PHA
商品编号: C623941

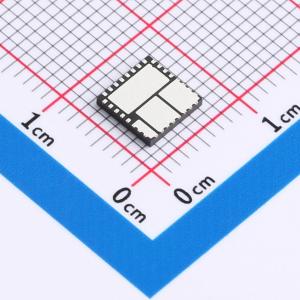

商品封装: VQFN-32-EP(6x6)
包装方式: 编带
商品毛重: 0.275克(g)

商品参数

商品概述

这款可调频率的同步降压稳压器采用独特的自适应导通时间控制架构。它的输入电源范围为4.5V至75V，可提供高达5A的稳压输出电流。输出电压可调节至低至0.6V，精度为±1%。超高速控制架构可实现超快速瞬态响应，同时减少输出电容，还能实现高输入电压/低输出电压操作。这种自适应导通时间控制架构将固定频率操作和快速瞬态响应的优势集于一身。轻载条件下的工作模式可在超轻载（HLL）模式和连续导通模式（CCM）之间选择。在轻载条件下，HLL模式的效率高于CCM模式，而CCM模式可使开关频率在整个负载电流范围内几乎保持恒定。它具备一系列功能，可确保集成电路（IC）在故障条件下得到保护，包括欠压锁定（UVLO）以确保在电源骤降条件下正常工作、软启动以减少浪涌电流、打嗝模式短路保护和热关断。

商品特性

超高速控制架构支持：
- 高输入至输出电压转换比能力（VIN = 75V，VOUT = 0.6V）
- 小输出电容
4.5V至75V输入电压
5A输出电流能力，效率高达95%
输出电压可在0.6V至32V之间调节
可选择HLL或CCM工作模式
±1%反馈精度
任何电容均稳定：
- 零等效串联电阻（ESR）至高等效串联电阻输出电容
270kHz至800kHz可调开关频率
内部补偿
内置5V稳压器，可单电源工作
辅助自举低压差线性稳压器（LDO），提高系统效率
内部自举二极管
可编程电流限制
打嗝模式短路保护
热关断
支持在预偏置输出下安全启动
-40℃至+125℃结温范围
采用32引脚、6mm x 6mm VQFN封装
符合AEC-Q104标准（带VAO后缀的产品）

应用领域

分布式电源系统
通信/网络基础设施
工业电源
太阳能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~75V
	输出电压	600mV~32V
	输出电流	5A
	开关频率	270kHz~800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	330uA
	开关管(内置/外置)	内置
	输出类型	可调
