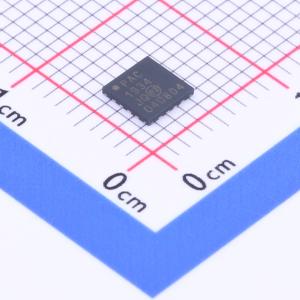

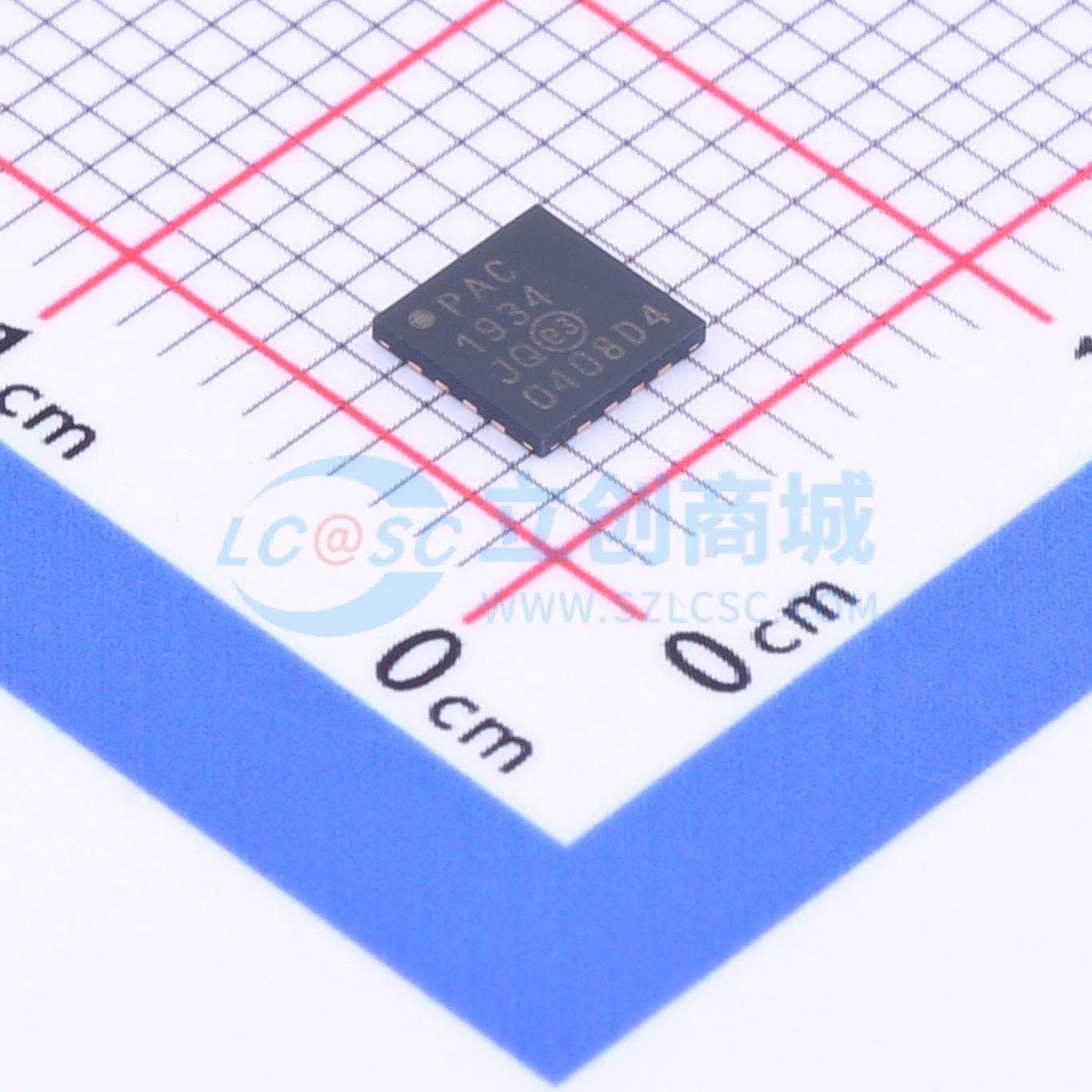

PAC1934T-I/JQ

PAC1931/2/3/4 分别为单通道、双通道、三通道和四通道的功率与能量监测器件。高压多路复用器将输入依次连接至总线电压监测器和电流检测放大器，二者为高分辨率 ADC 提供输入。数字电路执行功率计算和能量累积。 这使得能量监测的积分周期可从 1 ms 至 36 小时甚至更长。总线电压、检测电阻电压和累积的比例功率存储在寄存器中，供系统主机或嵌入式控制器读取。 采样率和能量积分周期可通过 SMBus 或 I²C 进行控制。活动通道选择、单次测量和其他控制功能也可通过 SMBus 或 I²C 进行配置。 PAC1931/2/3/4 器件系列采用实时校准，以最大程度减少失调和增益误差。该器件无需输入滤波器。

• 单通道、双通道、三通道或四通道高端电流监测器 - 电流检测电压满量程范围为 100 mV，16 位分辨率
• 可选的双向电流检测功能，范围为 -100 mV 至 +100 mV，16 位二进制补码（带符号）数据格式
• 外部检测电阻设置满量程电流范围
• 极低的输入电流简化布线
• 电压监测器的宽总线电压范围 - 输入共模电压为 0V 至 32V
• 电压测量 16 位分辨率；功率计算使用 14 位
• 电压和电流失调与增益误差的实时自动校准，无需用户调整
• 宽动态范围内功率测量精度达 1%
• 片上累积 28 位功率结果用于能量测量
• 48 位功率累加器寄存器，用于记录累积功率数据
• 24 位累加器计数
• 用户可编程采样率为每秒 8、64、256 和 1024 个样本
• 采样率为 1024 S/s 时，功率数据累积时间至少为 17 分钟
• 采样率为 8 S/s 时，功率数据累积时间超过 36 小时
• 2.7V 至 5.5V 电源供电
• 数字 I/O 采用独立的 VDD|/O 引脚
• 支持 1.62 - 5.5V 的 SMBus 和数字 I/O
• 支持 SMBus 3.0 和 I²C 快速模式增强版（1 Mb/S）
• SMBus 地址 - 16 种选项，通过电阻设置
• 无需输入滤波器
• 可启用的告警功能：
• 累加器溢出告警
• 转换完成告警
• 4×4×0.5 mm UQFN 封装
• 2.225×2.17 mm WLCSP 封装

• 嵌入式计算
• 网络
• FPGA 系统
• 汽车
• 低电压/高功率 - 人工智能、GPU
• 工业
• 笔记本和平板电脑计算
• 云、Linux 和服务器计算
• 光网络模块
