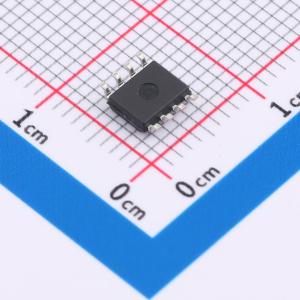

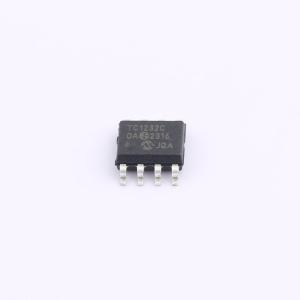

TC1232COA713

微处理器监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC1232是一款完全集成的处理器监控器，具备三项重要功能以保障处理器正常运行：精密的电源开/关复位控制、看门狗定时器和外部复位超控功能。上电时，在VCC处于容差范围内后，TC1232会使处理器至少保持250 ms的复位状态，以确保系统稳定启动。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1232COA713
商品编号: C624788
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.292克(g)

商品参数

商品概述

TC1232是一款完全集成的处理器监控器，具备三项重要功能，可保障处理器正常运行：精确的电源开/关复位控制、看门狗定时器和外部复位覆盖。上电时，在VCC处于容差范围内后，TC1232会将处理器保持在复位状态至少250 ms，以确保系统稳定启动。板载看门狗电路会监控微处理器的运行状态。微处理器必须在ST输入引脚提供周期性的低电平信号。若处理器在选定的超时时间（150 ms、600 ms或1200 ms）内未能提供该信号，则表明处理器失控，TC1232将发出处理器复位信号。当PB输入引脚通过外部按钮开关或其他电子信号拉低时，TC1232的输出将立即变为有效状态。当连接到按钮开关时，TC1232可实现触点消抖。 TC1232采用节省空间的8引脚PDIP或SOIC封装、16引脚SOIC（宽体）封装，且无需外部元件。

商品特性

精确电压监控：- 可调节为+4.5V或+4.75V
复位脉冲宽度 - 最小250 ms
无需外部元件
可调看门狗定时器：- 150 ms、600 ms或1.2 s
工作电压4.0V至5.5V
具备消抖功能的手动复位输入，用于外部覆盖

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏；推挽
	工作电压	4V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.62V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	250ms
	工作温度	0℃~+70℃@(Ta)
	静态电流(Iq)	50uA
