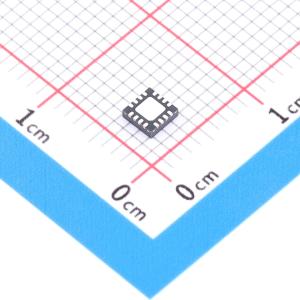

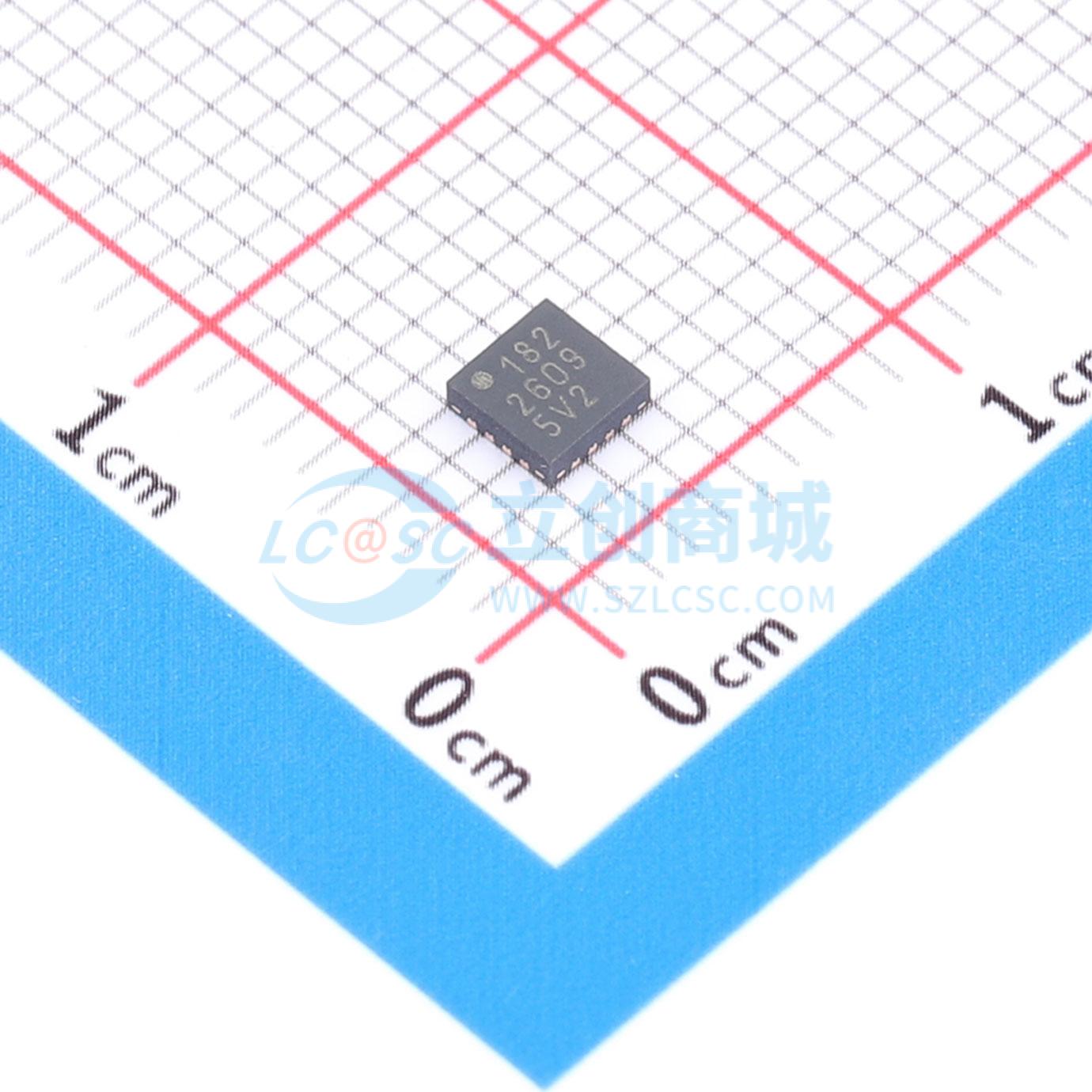

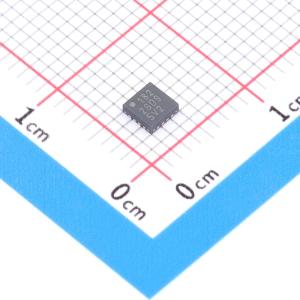

MD1822K6-G
高速四通道 MOSFET 驱动器，具备两路反相和两路同相输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD1822 是一款高速四通道 MOSFET 驱动器，专为医疗超声应用以及其他需要为容性负载提供高输出电流的应用驱动高压 P 沟道和 N 沟道 MOSFET 而设计。MD1822 的高速输入级可通过 1.8V 至 5V 逻辑接口工作，最佳工作输入信号范围为 1.8V 至 3.3V。自适应阈值电路用于将电平转换器开关阈值设置为输入逻辑 0 和逻辑 1 电平的平均值
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MD1822K6-G
- 商品编号
- C623938
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.311778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 5V~10V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 6.5ns | |
| 传播延迟 tpHL | 6.5ns | |
| 特性 | - | |
| 工作温度 | -20℃~+125℃@(Tj) | |
| 输入低电平(VIL) | 0V~300mV | |
| 静态电流(Iq) | 60uA |
商品概述
一款高速四通道MOSFET驱动器，专为医疗超声应用及其他需要为容性负载提供高输出电流的应用驱动高压P沟道和N沟道MOSFET而设计。高速输入级可在1.8V至5V逻辑接口下工作，最佳工作输入信号范围为1.8V至3.3V。采用自适应阈值电路将电平转换器开关阈值设置为输入逻辑0和逻辑1电平的平均值。即使驱动器输出双极性信号，输入逻辑电平也可以以地为参考。电平转换器采用专有电路，可实现直流耦合和高速运行。 输出级具有独立的电源连接，可使输出信号的L和H电平独立于电路大部分部分所使用的电源电压进行选择。根据所使用的电源电压和负载电容，输出级能够提供高达±2A的峰值电流。PE引脚具有双重功能。首先，其逻辑高电平用于计算通道输入电平转换器的阈值电压。其次，当PE为低电平时，输出被禁用，A和C输出为高电平，B和D输出为低电平。这有助于对可能串联在外部PMOS和NMOS晶体管对栅极驱动电路中的交流耦合电容进行正确预充电。
商品特性
- 混合反相MOSFET驱动器
- 6 ns上升和下降时间
- 2A峰值输出源电流和灌电流
- 1.8V至5V输入与CMOS兼容
- 5V至10V总电源电压
- 智能逻辑阈值
- 低抖动设计
- 四个匹配通道
- 驱动两个P沟道和两个N沟道MOSFET
- 输出可低于地电平摆动
- 低电感四方扁平无引脚封装
- 高性能、散热增强型封装
应用领域
- 医疗超声成像
- 压电换能器驱动器
- 无损检测
- PIN二极管驱动器
- CCD时钟驱动器/缓冲器
- 高速电平转换器
