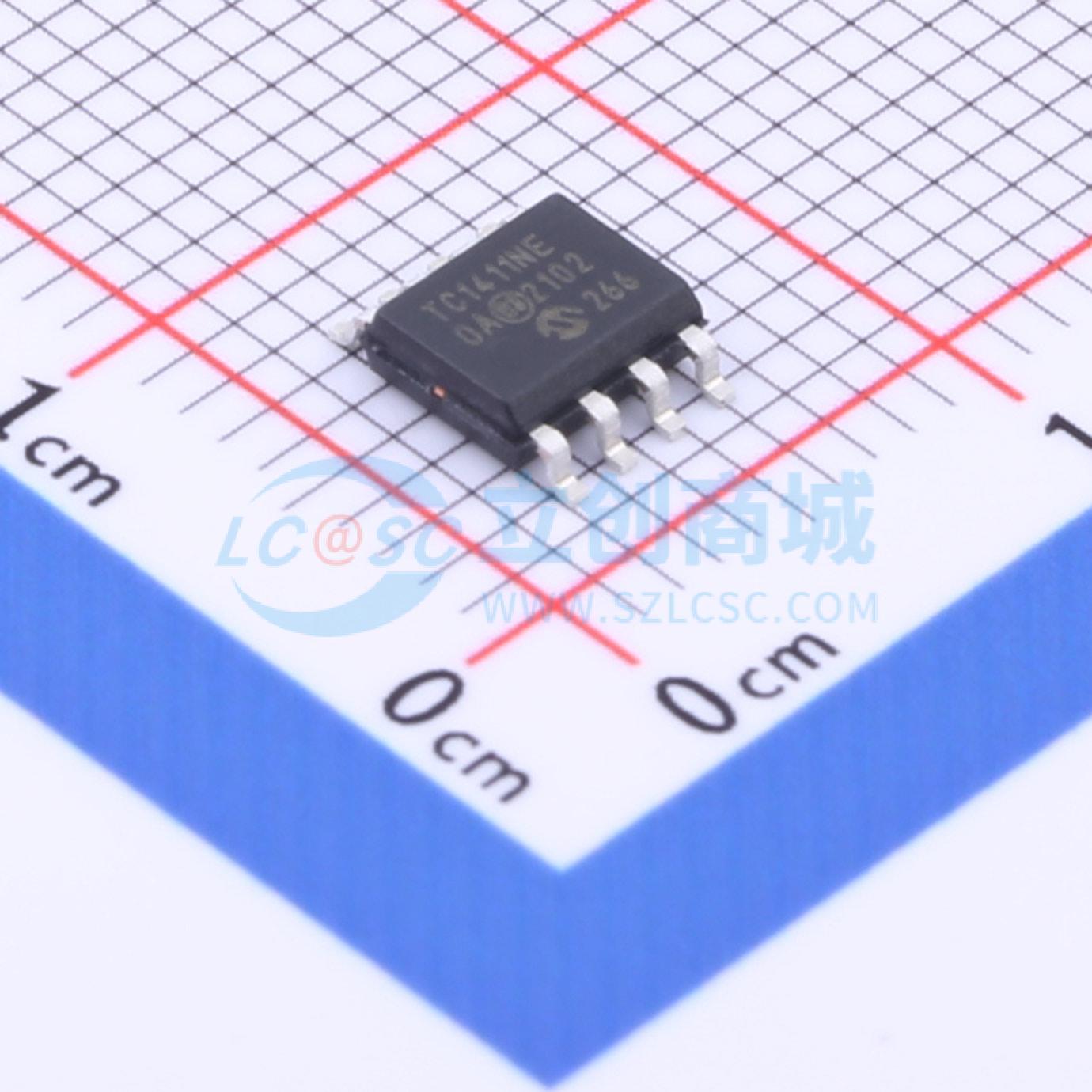

TC1411NEOA713
1A高速MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC1411/TC1411N是1A的CMOS缓冲器/驱动器。在其功率和电压额定值范围内的任何条件下，它们都不会发生闭锁。当接地引脚出现高达5V的任一极性的噪声尖峰时，它们不会受到损坏
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC1411NEOA713
- 商品编号
- C624887
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~16V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 25ns | |
| 特性 | - | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
TC1411/TC1411N是1A的CMOS缓冲器/驱动器。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。当接地引脚出现高达5V的任一种极性的噪声尖峰时，它们不会受到损坏。它们能够承受高达500 mA的任一种极性的电流反向流入其输出端，而不会损坏或出现逻辑混乱。所有引脚均具备高达2.0 kV（HBM）和400V（MM）的静电放电（ESD）全面保护。 作为MOSFET驱动器，TC1411/TC1411N能够在25 ns内轻松对1000 pF的栅极电容进行充电，且上升和下降时间匹配。为确保即使在大瞬变情况下MOSFET的预期状态也不受影响，在“导通”和“关断”状态下均提供了足够低的阻抗。前沿和后沿传播延迟时间也相匹配，以便更精确地驱动短持续时间输入信号。
商品特性
- 抗闩锁保护：可承受500 mA反向电流
- 输入可承受高达5V的负输入
- 静电放电（ESD）保护：2.0 kV（HBM）和400V（MM）
- 高峰值输出电流：1A
- 宽输入电源电压工作范围：- 4.5V至16V
- 高容性负载驱动能力：- 25 ns内驱动1000 pF
- 短延迟时间：典型值30 ns
- 延迟时间匹配
- 低电源电流 - 逻辑“1”输入时：500 μA - 逻辑“0”输入时：100 μA
- 低输出阻抗：8Ω
- 采用节省空间的8引脚MSOP封装
- 引脚排列与TC1410/TC1412/TC1413相同
应用领域
- 开关模式电源
- 脉冲变压器驱动
- 线路驱动器
- 继电器驱动器
