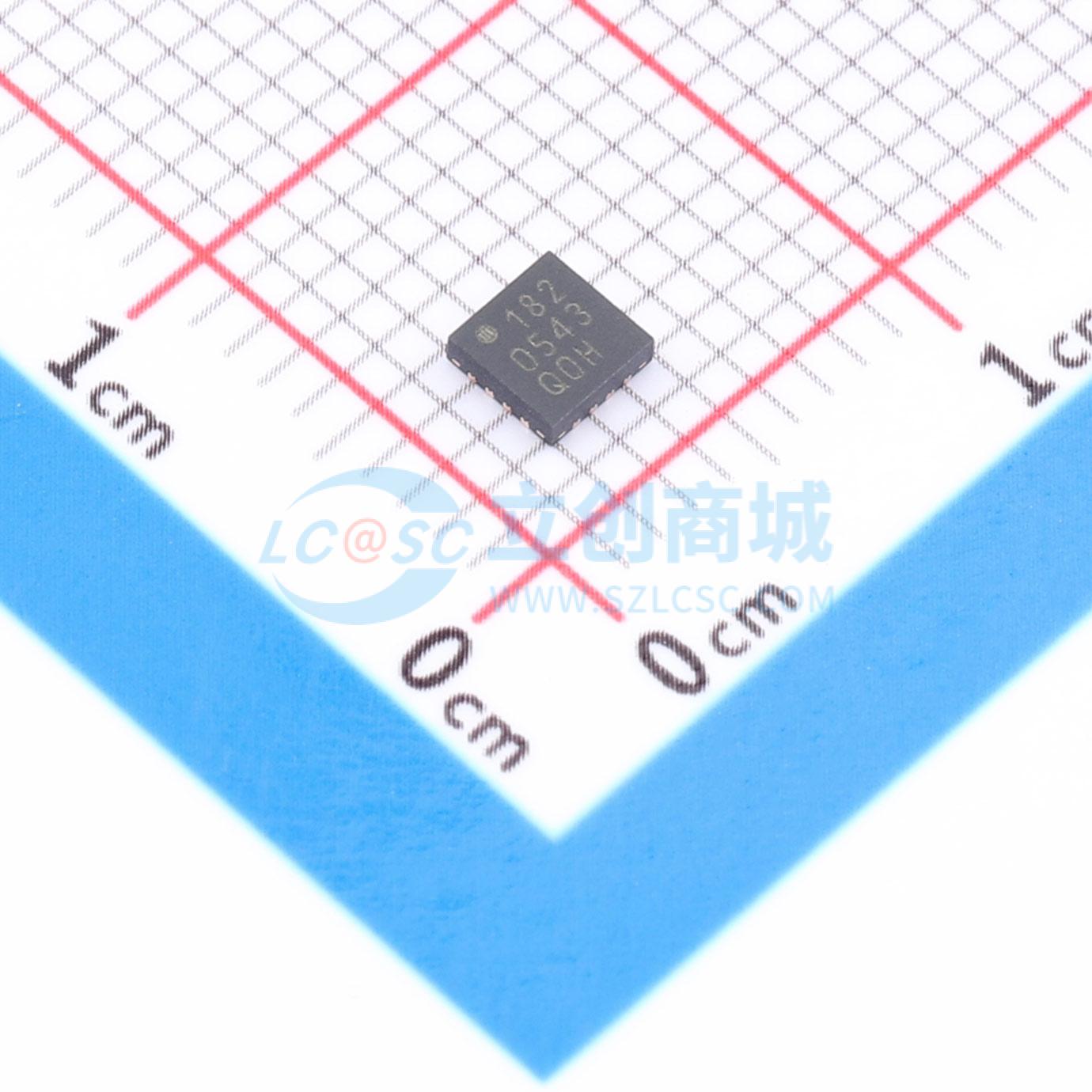

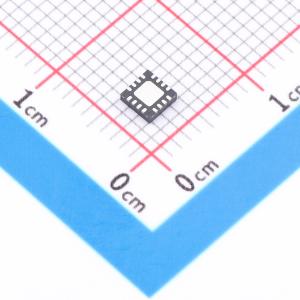

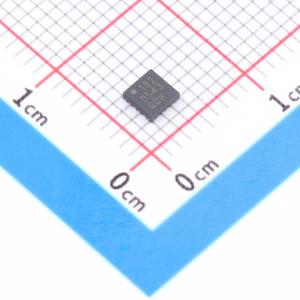

MD1820K6-G

MD1820是一款高速、4通道MOSFET驱动器，设计用于驱动医疗超声应用及其他需要对容性负载提供高输出电流的应用中的高压P沟道和N沟道MOSFET。MD1820的高速输入级可以从1.8V到5V逻辑接口工作，最佳工作输入信号范围为1.8V到3.3V。使用自适应阈值电路将电平转换开关阈值设置为输入逻辑0和逻辑1电平的平均值。即使驱动器输出的是双极性信号，输入逻辑电平也可以是地参考。

MD1820的输出级具有独立的电源连接，使得输出信号L和H电平可以独立于电路大部分使用的电源电压进行选择。例如，输入逻辑电平可以是0V和1.8V，控制逻辑可以由+5V和-5V供电，而输出L和H电平可以在-5V到+5V范围内任意变化。根据所使用的电源电压及负载电容情况，输出级能够达到高达±2A的峰值电流。PE引脚具有双重功能。首先，其逻辑高电平用于计算通道输入电平转换器的阈值电压电平；其次，当PE为低电平时，输出为高阻态。这有助于正确预充电可能在外部PMOS和NMOS晶体管对栅极驱动电路中串联使用的AC耦合电容。

• 非反相，四通道MOSFET驱动器
• 6 ns上升和下降时间
• 2A峰值输出源电流和灌电流
• 1.8V至5V输入CMOS兼容
• 5V至10V总电源电压
• 智能逻辑阈值
• 低抖动设计
• 四个匹配的通道
• 驱动两个P沟道和两个N沟道MOSFET
• 输出可以摆动到低于地电平
• 低电感四方扁平无引脚封装
• 高性能、热增强型封装

• 医学超声成像
• 压电换能器驱动器
• 无损检测（NDT）
• PIN二极管驱动器
• CCD时钟驱动器/缓冲器
• 高速电平转换器
