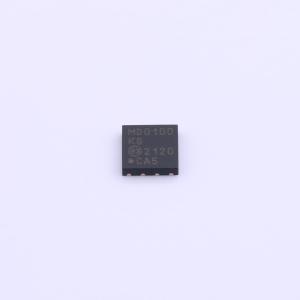

MD0100DK6-G
单/双通道高压保护T/R开关
SMT扩展库PCB免费打样
- 描述
- MD0100是一款高电压、双向、限流保护设备。设计用于在超声应用中保护低噪声接收器免受高电压发射脉冲的影响。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MD0100DK6-G
- 商品编号
- C623929
- 商品封装

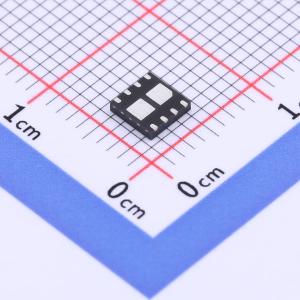

- DFN-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
MD0100是一款高压、两端口、双向限流保护器件。两个端口可互换。该器件旨在保护低噪声接收器免受超声应用中高压发射脉冲的影响，通常被称为发射-接收（T/R）开关。 MD0100可被视为一个常闭开关，典型开关电阻为15Ω，允许小信号通过。当两端口间的压降超过±2V的标称值时，器件关断。在关断状态下，MD0100端口间可承受高达±100V的电压，允许少量电流（典型值为200μA）通过。 MD0100的应用不限于超声领域，还可用作可复位保险丝来保护电源线、进行输出短路保护和数据采集。MD0100有单通道SOT - 89封装，也有双通道4mm x 4mm 8引脚DFN封装。
商品特性
- 高达±100V输入电压保护
- 低导通电阻，典型值15Ω
- 快速开关速度
- 有效的简单两端口器件
- 无需外部电源
应用领域
- 医用超声成像
- 无损检测应用
- 快速可复位保险丝
- 高端开关
- 数据采集
