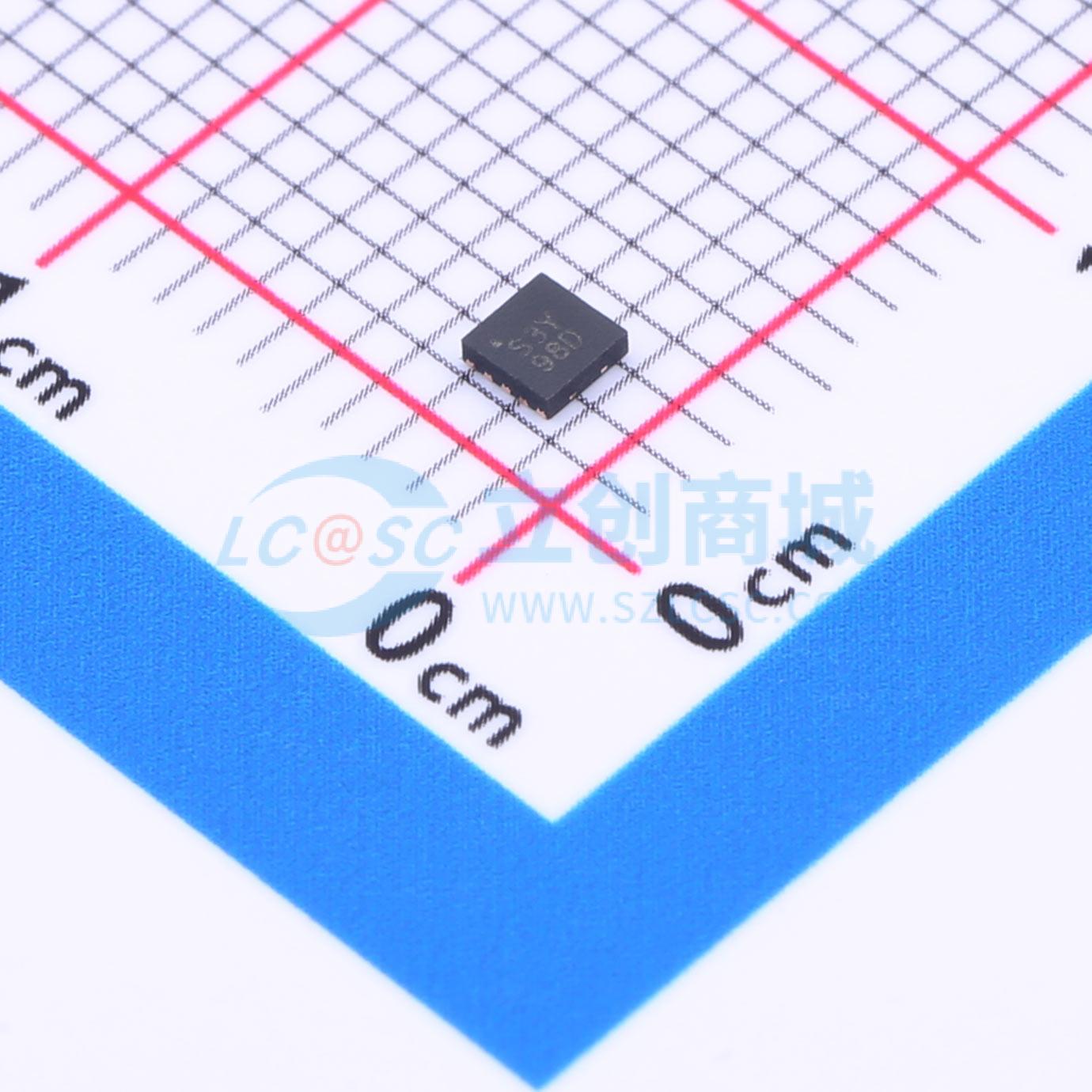

温馨提醒：图片仅供参考，商品以实物为准
MIC2843AYMT-TR
高效率六通道线性WLED驱动器，带DAM和超快速PWM控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC2843A是一款高效率线性白光LED（WLED）驱动器，设计用于驱动多达六个WLED，大大延长了便携式设备中显示背光、键盘背光和相机闪光灯的电池寿命。MIC2843A提供了尽可能高的效率，因为这种架构没有传统电荷泵或电感升压电路中的开关损耗。MIC2843A提供了六个线性驱动器，可以为多达六个WLED保持恒定电流。它在20毫安时具有典型的40毫伏压降。这使得WLED可以直接由电池驱动，消除了使用升压电路带来的开关噪声/损耗。MIC2843A具备动态平均匹配（DAM）功能，专门设计以提供所有WLED之间的最佳匹配。六通道的匹配优于典型±1.5%，确保在所有条件下均匀显示照明。亮度通过超快速PWM接口控制，工作占空比可低至小于1%。MIC2843A采用10引脚2毫米x2毫米薄MLF无引线封装，结温范围为-40°C至+125°C。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2843AYMT-TR
- 商品编号
- C621859
- 商品封装
- DFN-10-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 2.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 6 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 1.5% |
商品概述
MIC2843A是一款高效率线性白光LED（WLED）驱动器，设计用于驱动多达六个WLED，大大延长了便携式设备中显示背光、键盘背光和相机闪光灯的电池寿命。MIC2843A提供了尽可能高的效率，因为这种架构没有传统电荷泵或电感升压电路中的开关损耗。MIC2843A提供了六个线性驱动器，可以为多达六个WLED保持恒定电流。它在20毫安时具有典型的40毫伏压降。这使得WLED可以直接由电池驱动，消除了使用升压电路带来的开关噪声/损耗。
MIC2843A具备动态平均匹配（DAM）功能，专门设计以提供所有WLED之间的最佳匹配。六通道的匹配优于典型±1.5%，确保在所有条件下均匀显示照明。亮度通过超快速PWM接口控制，工作占空比可低至小于1%。
MIC2843A采用10引脚2毫米x2毫米薄MLF无引线封装，结温范围为-40°C至+125°C。
商品特性
- 高效率（无电压升压损耗）
- 动态平均匹配 (DAM) 超快 PWM 控制（200Hz 至 500kHz）
- 输入电压范围：3.0V 至 5.5V
- 20mA 时的压降为 40mV
- 匹配优于 ±1.5%（典型值）
- 电流精度优于 ±1.5%（典型值）
- 无论使用多少通道，都能保持适当的调节
- 采用 10 引脚 2mm x 2mm 薄型 MLF 封装
应用领域
- 移动手机
- 手机LCD背光
- 手机键盘背光
- 数码相机
- 便携式媒体播放器，MP3播放器
- 便携导航设备（GPS）
- 便携应用
