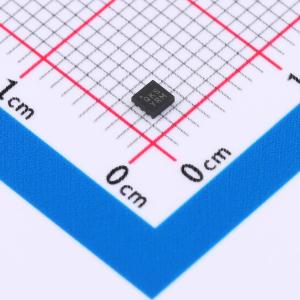

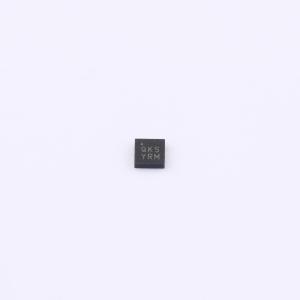

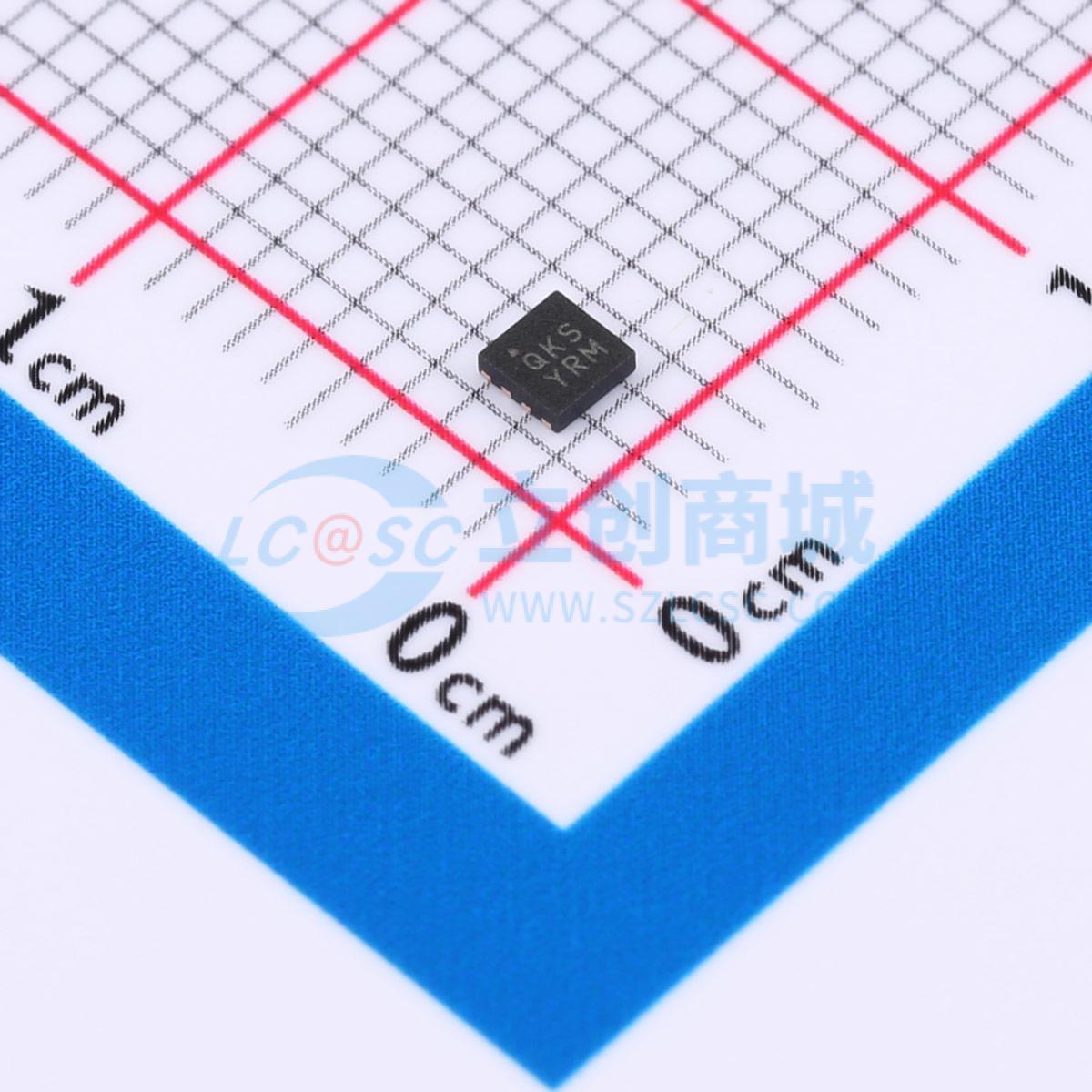

MIC23150-SYMT-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23150-SYMT-TR
商品编号: C621761
商品封装: TDFN-8(2x2)
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

MIC23150是一款高效的4MHz、2A同步降压稳压器，具备超轻载模式。超轻载模式在轻载条件下可实现极高的效率，并提供超快的瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一个优点是，通过使用小型输出电容器，可在整个负载范围内实现极低的输出纹波电压。其2mm × 2mm的超薄DFN（TDFN）封装节省了宝贵的电路板空间，仅需三个外部元件。 MIC23150设计用于搭配极小的电感器（低至0.47μH）和小至2.2μF的输出电容器，使整体解决方案的高度小于1mm。 MIC23150的静态电流极低，仅为23μA，在连续导通模式下的峰值效率可达93%。在不连续导通模式下，MIC23150在1mA负载时的效率可达87%。 MIC23150采用8引脚、2mm × 2mm的超薄DFN封装，工作结温范围为-40℃至+125℃。

商品特性

输入电压：2.7V至5.5V
2A输出电流
高达93%的峰值效率
1mA时典型效率为87%
典型静态电流23μA
连续模式下4MHz PWM工作
超快瞬态响应
低纹波输出电压 - 超轻载模式下纹波为14mVpp - 全PWM模式下输出电压纹波为5mV
关断电流0.01μA
热关断和限流保护
输出电压低至0.95V
8引脚、2mm × 2mm超薄DFN（TDFN）封装

应用领域

移动手机
便携式媒体/MP3播放器
便携式导航设备（GPS）
WiFi/WiMax/WiBro模块
固态硬盘/内存无线局域网卡

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	3.3V
	输出电流	2A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
