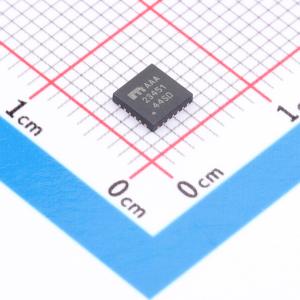

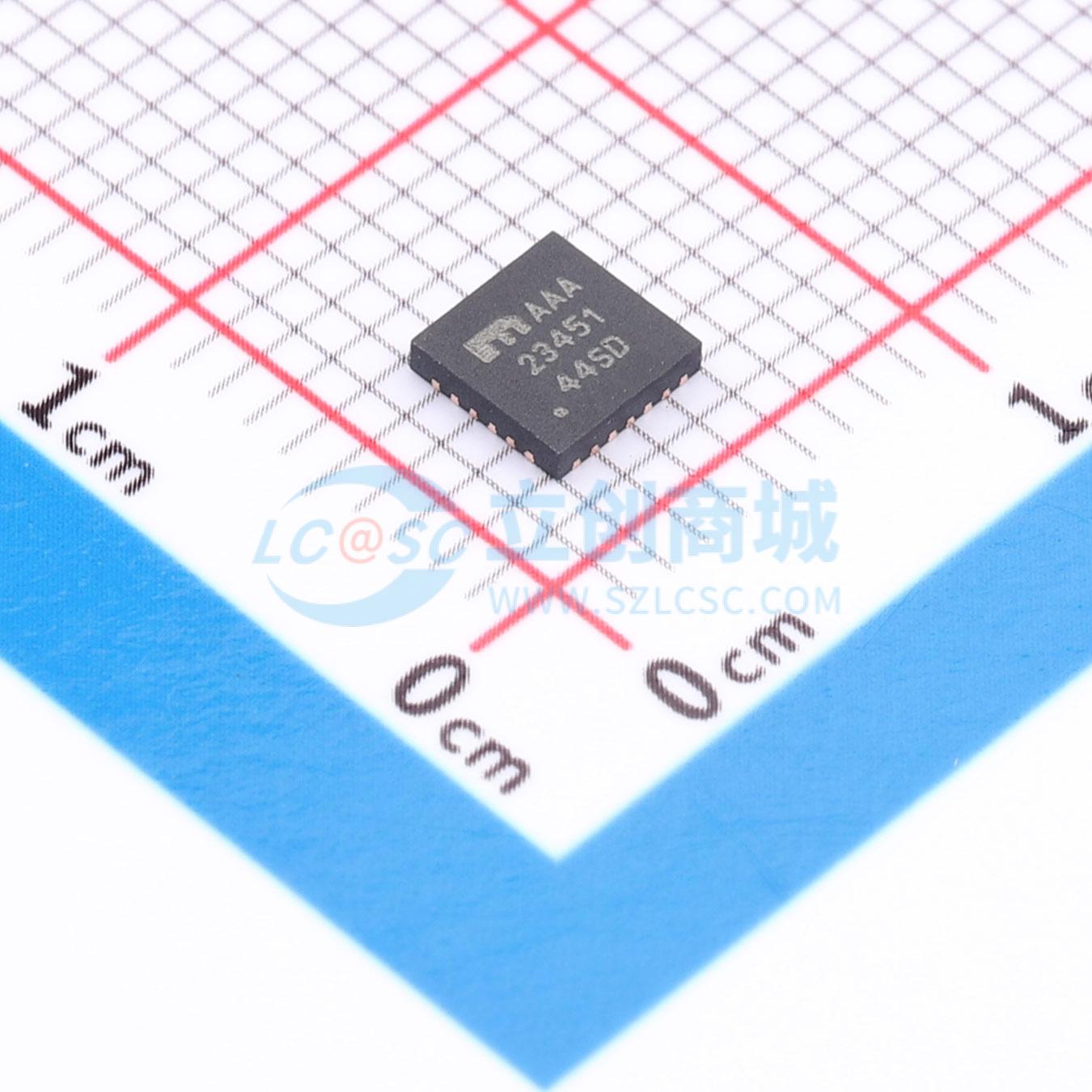

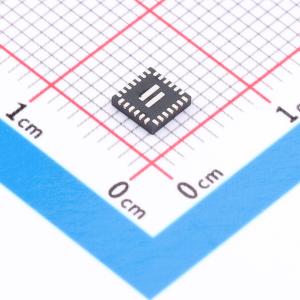

MIC23451-AAAYFL-TR

3 MHz, 2A三路同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC23451是一款高效、3MHz的三路2A同步降压调节器,具有HyperLight Load模式,提供高达93%的峰值效率。每个通道独立,支持2.7V至5.5V的输入电压范围,输出电压范围为1V至3.3V,支持固定和可调输出电压。该器件采用26引脚4mm x 4mm FQFN封装,具有低静态电流和快速瞬态响应。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23451-AAAYFL-TR
商品编号: C621784
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.2255克(g)

商品参数

商品概述

MIC23451是一款高效的3 MHz、三路2A同步降压稳压器，具备超轻载模式。超轻载模式可在轻载时实现极高效率和超快瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一个优点是，使用小尺寸输出电容时，在整个负载范围内输出纹波电压都非常低。4 mm×4 mm FQFN封装节省了电路板空间，每个通道仅需五个外部元件。 MIC23451设计用于搭配极小的电感器（低至0.47 μH）和小至2.2 μF的输出电容，使整体解决方案的高度小于1 mm。 MIC23451每个通道的静态电流极低，仅为24 μA，在1 mA负载下效率高达81%。在较高负载下，MIC23451可提供约3 MHz的恒定开关频率，同时峰值效率高达93%。 MIC23451采用26引脚4 mm×4 mm FQFN封装，工作结温范围为-40℃至+125℃。

商品特性

2.7V至5.5V输入电压
三路独立2A输出
高达93%的峰值效率
1 mA时典型效率为81%
三路独立电源正常指示
典型静态电流24 μA（每通道）
连续模式下3 MHz PWM工作
超快瞬态响应
低电压输出纹波 - 超轻载模式下纹波为30 mVPP - 全PWM模式下输出电压纹波为5 mV
全集成MOSFET开关
关断电流0.1 μA（每通道）
热关断和限流保护
输出电压低至1V
26引脚4 mm×4 mm FQFN封装
结温范围-40℃至+125℃

应用领域

固态硬盘（SSD）
UC/UP、FPGA和DSP电源
测试与测量系统
机顶盒和数字电视
高性能服务器
安防/监控摄像头
5V负载点应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1V~3.3V
	输出电流	-
	开关频率	3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	可调
