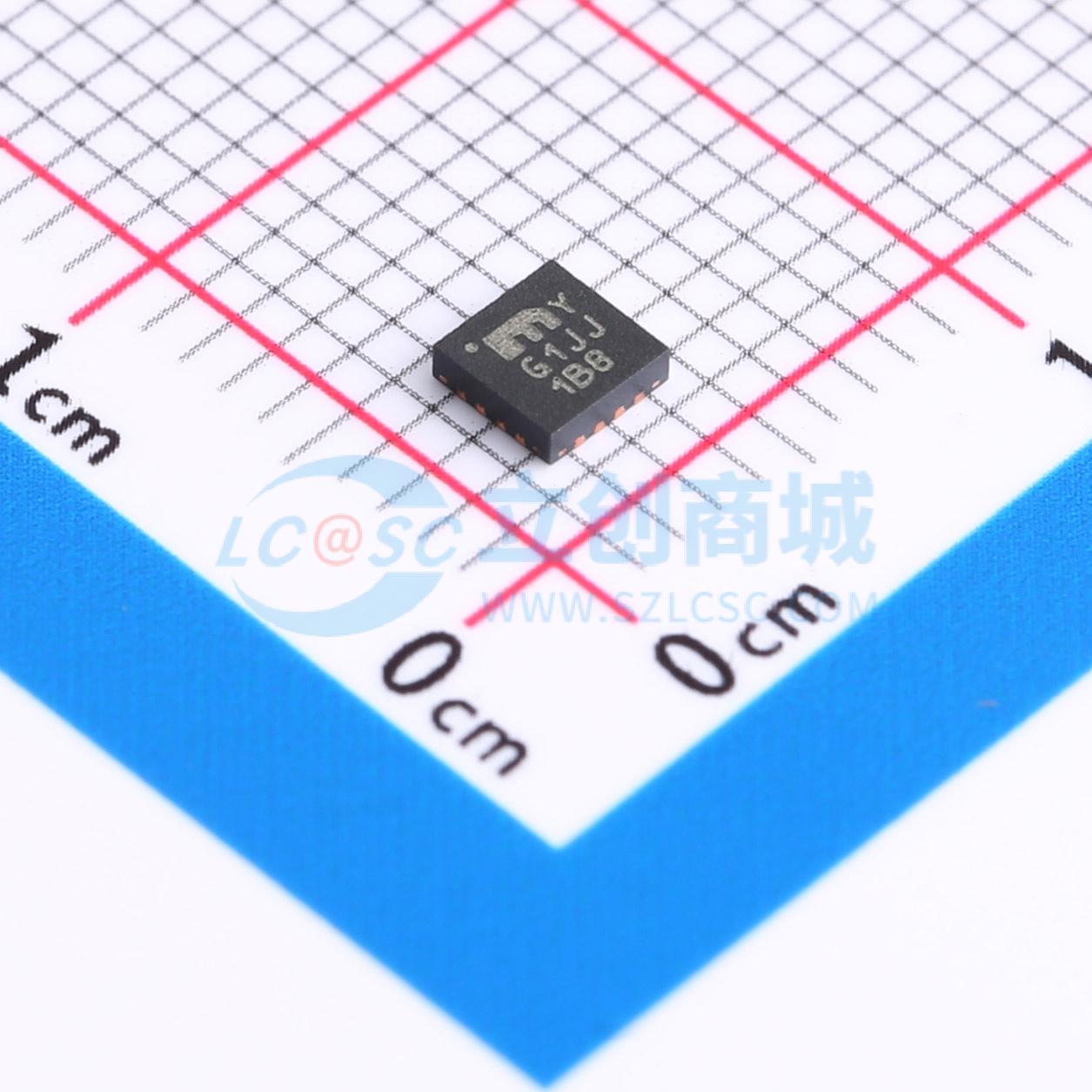

MIC2800-G1JJYML-TR

具备双路输出的2 MHz、600 mA DC-DC数字电源管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款高性能电源管理IC，具备三个输出电压，可实现最高效率。该IC集成了一个2 MHz的DC/DC转换器和一个LDO后置稳压器，提供两路高效输出，另有一个300 mA的LDO，以实现最大灵活性
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2800-G1JJYML-TR
商品编号: C621825
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 18.68克(g)

商品参数

商品概述

MIC2800是一款高性能电源管理IC，具备三个输出电压，可实现最高效率。该器件集成了一个2 MHz的DC/DC转换器和一个LDO后置稳压器，提供两个高效输出，还有一个300 mA的LDO，灵活性极高。MIC2800具备LOWQ模式，在此模式下可将总电流消耗降至30 μA以下。在LOWQ模式下，DC/DC转换器的输出噪声可降至75 μV_RMS，远低于采用PFM轻载模式的其他转换器，后者可能会干扰敏感的射频电路。 DC/DC转换器采用小值的L和C来减少电路板空间，但在高达600 mA的负载电流下仍能保持90%以上的效率。 MIC2800使用非常小的陶瓷输出电容和电感以确保稳定性，减少了所需的电路板空间和元件成本，并且提供多种输出电压选项，采用16引脚3mm x 3mm QFN无引脚封装。

商品特性

2.7V至5.5V输入电压范围
2 MHz DC/DC转换器和两个LDO
集成上电复位（POR） - 可调节POR延迟时间
LOWQ模式 - LOWQ模式下总静态电流为30 μA
DC/DC转换器 - PWM模式下输出电流高达600 mA - LOWQ模式：无纹波轻载模式 - LOWQ模式下输出噪声为75 μV_I RMS - 2 MHz PWM模式工作 - 效率>90%
LDO1输入电压直接连接到DC/DC转换器输出电压以实现最高效率 - 非常适合1.8V至1.5V转换 - 1.8V输入时输出电流为300 mA - 输出电压低至0.8V
LDO2 - 可提供300 mA输出电流
热关断保护
限流保护
在具备备用电源的应用中，与主机MPU实现简单、无泄漏接口
微型16引脚3mm x 3mm QFN封装

应用领域

嵌入式MPU和MCU电源
便携式和可穿戴应用
低功耗射频系统
备用电源系统

数据手册PDF

放大查看下载PDF

优惠活动

5.5折起

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电流	600mA
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+125℃
	输出通道数	3
	拓扑结构	-
	开关管(内置/外置)	内置
	输出类型	可调
