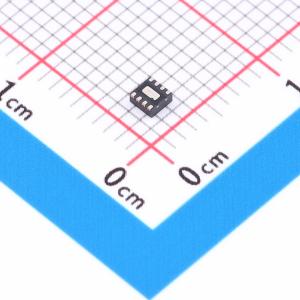

温馨提醒：图片仅供参考，商品以实物为准

MIC2606YML-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2606YML-TR
商品编号: C621804
商品封装: MLF-8-EP(2x2)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

MIC2605/6是一款1.2MHz/2MHz的PWM DC/DC升压开关稳压器，采用2mm x 2mm MLF封装。MIC2605/6内置40V/0.5A开关和肖特基二极管，实现了高功率密度，使其能够在极小的占位面积内为大负载供电。 MIC2605/6采用1.2MHz/2MHz恒定频率PWM电流模式控制。它提供内部补偿，具有出色的瞬态响应和输出调节性能。高频操作允许使用小型、薄型的外部元件，从而节省了电路板空间。固定频率PWM方案还降低了开关杂散噪声和输入电源的纹波。 MIC2605/6采用8引脚2mm x 2mm MLF无引脚封装。该封装具备输出过压保护功能。 MIC2605/6的工作结温范围为-40℃至+125℃。

商品特性

宽输入电压范围：4.5V至20V
输出电压可调至40V
0.5A开关电流和肖特基二极管
MIC2605工作频率为1.2MHz
MIC2606工作频率为2MHz
可编程软启动
使用小型陶瓷电容即可稳定工作
高效率
低输入和输出纹波
关断电流<10μA
欠压锁定（UVLO）
输出过压和过温保护
8引脚2mm x 2mm MLF封装
结温范围为–40℃至+125℃

应用领域

电视调谐器
宽带通信
TFT-LCD偏置电源
偏置电源
正输出稳压器
SEPIC转换器
DSL应用
局部升压稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~20V
	输出电压	4.5V~40V
	输出电流	500mA
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
