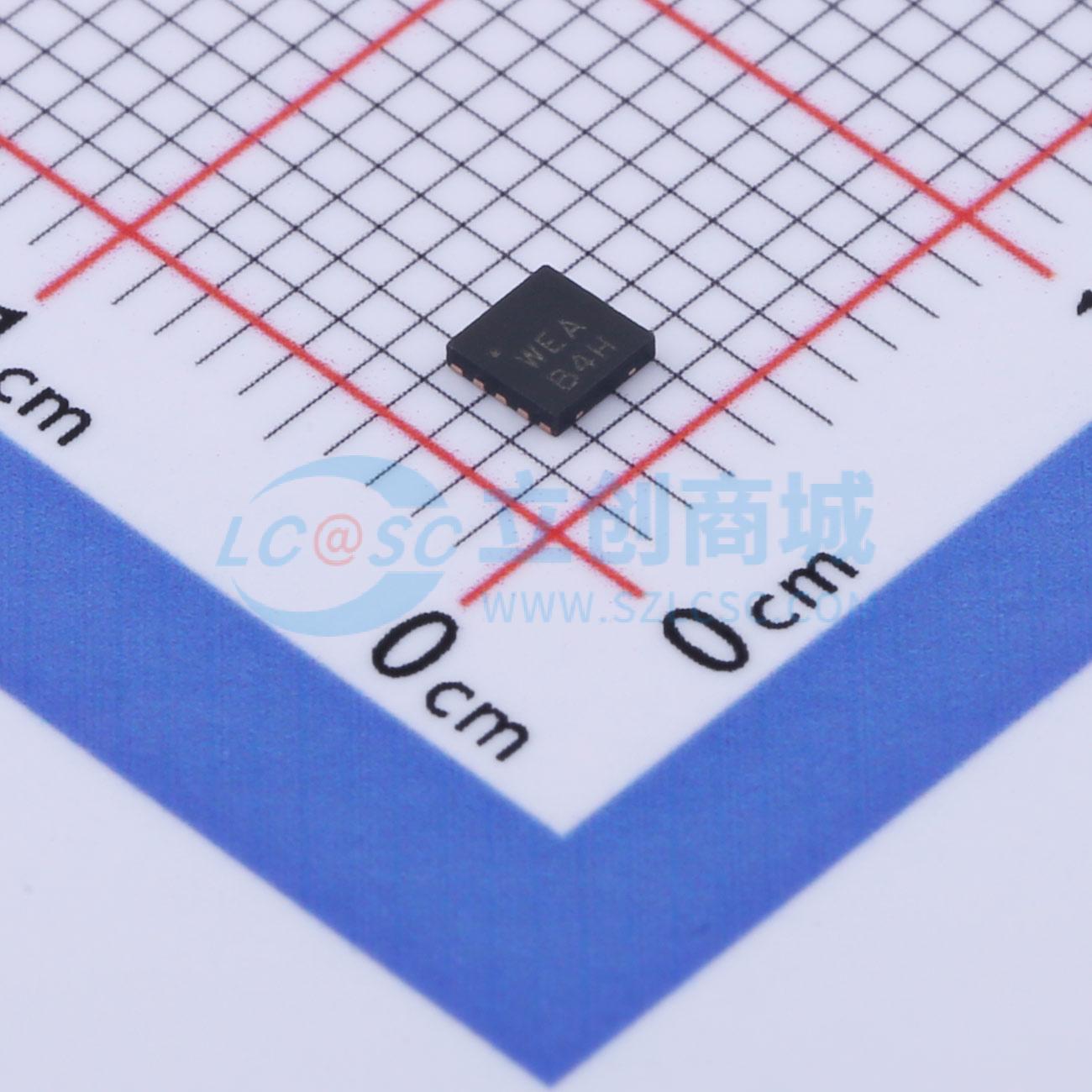

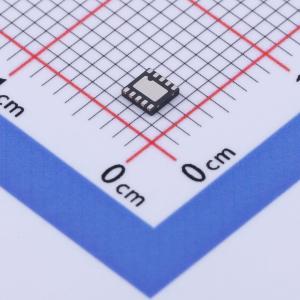

温馨提醒：图片仅供参考，商品以实物为准

MIC23153YMT-TR

4 MHz PWM 2A同步降压调节器

描述: MIC23153是一款高效率的4MHz PWM 2A同步降压调节器,具有HyperLight Load模式和Power Good输出指示器。支持固定或可调输出电压,最大输出电流为2A,典型效率高达93%,静态电流仅为22 μA。适用于便携式设备和处理器核心电压供电。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23153YMT-TR
商品编号: C621763
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

这款4 MHz、2A同步降压稳压器具备HyperLight Load模式、电源正常（PG）输出指示和可编程软启动功能。HyperLight Load模式在轻载时可实现极高效率和超快速瞬态响应，非常适合为处理器核心电压供电。搭配小容量输出电容，它在整个负载范围内的输出纹波电压极低。2.5 mm × 2.5 mm薄型DFN封装节省电路板空间，仅需四个外部元件。它专为搭配极小的电感器（低至0.47 μH）和小至2.2 μF的输出电容器而设计，可使整体解决方案的高度小于1 mm。其静态电流极低，仅为22 μA，在连续导通模式下的峰值效率可达93%，在不连续导通模式下1 mA负载时的效率为85%。该器件采用10引脚、2.5 mm × 2.5 mm薄型DFN封装，工作结温范围为 -40℃至 +125℃。

商品特性

输入电压：2.7V至5.5V
输出电压：固定或可调（0.62V至3.6V）
最大输出电流2A
最高峰值效率93%
1 mA负载时典型效率85%
电源正常（PG）输出
可编程软启动
典型静态电流22 μA
连续模式下4 MHz PWM工作
超快速瞬态响应
低纹波输出电压 - HyperLight Load模式下纹波35 mVPP - 全PWM模式下输出电压纹波5 mV
全集成MOSFET开关
关断电流0.01 μA
热关断和限流保护
10引脚、2.5 mm × 2.5 mm薄型DFN封装
结温范围 -40℃至 +125℃

应用领域

固态硬盘（SSD）
移动手机
便携式媒体/MP3播放器
便携式导航设备（GPS）
WiFi/WiMax/WiBro模块
无线局域网卡
便携式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	620mV~3.6V
	输出电流	2A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
