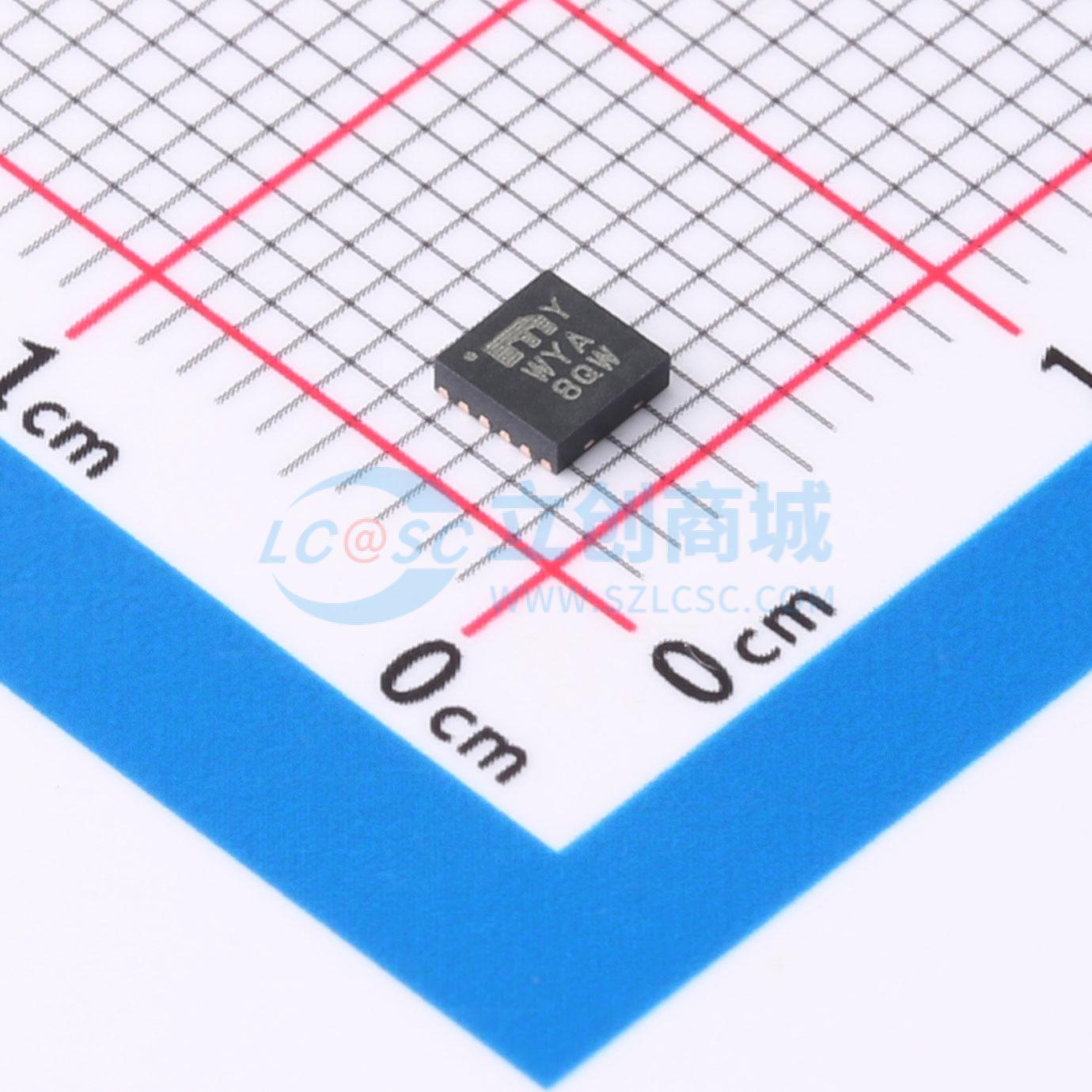

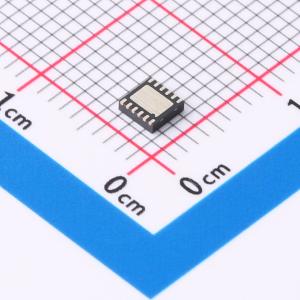

温馨提醒：图片仅供参考，商品以实物为准

MIC23303YML-TR

4MHz PWM 3A 降压稳压器，具备超轻负载和电源良好功能

描述: MIC23303是一款高效的4MHz、3A同步降压稳压器，具备HyperLight Load™模式、电源正常输出指示和可编程软启动功能。HyperLight Load模式在轻载条件下可实现极高的效率，并具备超快速瞬态响应能力，这使得MIC23303非常适合为处理器内核供电。这种专有架构的另一个优点是，使用小尺寸输出电容时，在整个负载范围内输出纹波电压都非常低
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23303YML-TR
商品编号: C621778
商品封装: TDFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MIC23303是一款高效的4MHz、3A同步降压稳压器，具备HyperLight Load™模式、电源正常输出指示和可编程软启动功能。HyperLight Load模式在轻载条件下可实现极高的效率和超快的瞬态响应，使MIC23303非常适合为处理器核心电压供电。这种专有架构的另一个优点是，使用小尺寸输出电容时，在整个负载范围内输出纹波电压都非常低。其3mm×3mm的微型DFN封装节省了宝贵的电路板空间，仅需六个外部元件。 MIC23303设计用于搭配极小的电感器（低至0.33μH）和小至10μF的输出电容，可使整体解决方案的高度小于1mm。 MIC23303的静态电流极低，仅为24μA，在连续导通模式下可实现高达93%的峰值效率。在不连续导通模式下，1mA负载时效率可达80%。 MIC23303采用12引脚、3mm×3mm的DFN封装，工作结温范围为-40℃至+125℃。

商品特性

输入电压：2.7V至5.5V
输出电压：低至0.65V
最大输出电流3A
峰值效率高达93%
1mA负载时典型效率为80%
电源正常输出
可编程软启动
典型静态电流24μA
连续模式下4MHz PWM工作
超快瞬态响应
低纹波输出电压 - HyperLight Load模式下纹波为35mV - 全PWM模式下输出电压纹波为5mV
全集成MOSFET开关
关断电流0.01μA
热关断和限流保护
12引脚、3mm×3mm DFN封装
结温范围-40℃至+125℃

应用领域

便携式媒体/MP3播放器
便携式导航设备（GPS）
WiFi/WiMax/WiBro模块、数码相机
无线局域网卡
便携式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	650mV~3.6V
	输出电流	3A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	可调
