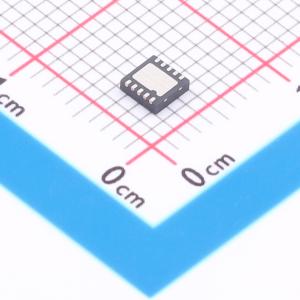

温馨提醒：图片仅供参考，商品以实物为准

MIC23201YML-TR

具备超高速控制功能的2MHz PWM、2A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC23201是一款采用超高速控制技术的高效2MHz、2A同步降压稳压器。美信（Micrel）的超高速控制技术可提供极快的瞬态响应，非常适合为处理器内核电压供电。这种专有架构的另一个优点是，在使用小尺寸输出电容的情况下，整个负载范围内的输出纹波电压都非常低
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23201YML-TR
商品编号: C621769
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

MIC23201是一款高效的2MHz 2A同步降压稳压器，具有超高速控制功能。Micrel的超高速控制提供了超快的瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一个优点是在整个负载范围内使用小容量输出电容时可以实现非常低的输出纹波电压。小巧的3mm x 3mm MLF封装节省了宝贵的板空间，并且只需要三个外部组件。

MIC23201设计用于与非常小的电感器（低至1μH）和最小22μF的输出电容器配合使用，使总解决方案尺寸小于1.5mm高度。

MIC23201在保持约2MHz恒定开关频率的同时，可达到高达90%的峰值效率。

MIC23201采用10引脚3mm x 3mm MLF封装，工作结温范围从-40℃到+125℃。

输入电压：2.7V至5.5V
2A输出电流
峰值效率高达90%
可编程软启动
电源良好指示
2MHz开关频率
支持预偏置输出
超快瞬态响应
低电压输出纹波，在满载时为16mV
完全集成的MOSFET开关
关断电流0.01μA
热关断和电流限制保护
输出电压低至0.95V
10引脚3mm x 3mm MLF
工作结温范围-40℃至+125℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	950mV~3.6V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.15mA
	开关管(内置/外置)	内置
	输出类型	可调
