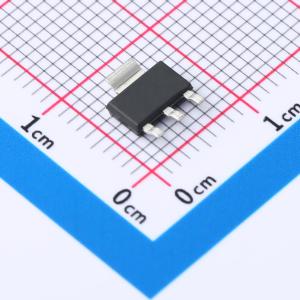

温馨提醒：图片仅供参考，商品以实物为准

ICW1117-2.5

2.5V 800mA 15V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低压差线性稳压器
品牌名称: ICW(艾创微)
商品型号: ICW1117-2.5
商品编号: C5464813
商品封装: SOT223
包装方式: 编带
商品毛重: 0.2484克(g)

商品参数

商品概述

该系列是一款低压差三端稳压器，在1A负载电流下的压降为1.3V。与其他竞品的5mA静态电流相比，其具有非常低的2mA静态电流。除了固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5V版本之外，还具有可调版本，只需两个外部电阻即可提供1.25V至12V范围内的输出电压。提供热关断功能，可以保证芯片和电源系统的稳定性。芯片使用微调技术，保证输出电压精度在2%以内。其他输出电压精度如1%可按需定制。

商品特性

输出电流：1A
输入电压范围：15V
线性调整率：0.03%/V（典型值）
静态电流：2mA（典型值）
负载调整率：0.2%/A（典型值）
环境温度：-40℃ ~ 85℃

应用领域

用于开关DC/DC转换器的后置稳压器
高效线性稳压器
电池充电器
PCI插卡
主板时钟电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	2.5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	-
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	-
	功能特性	使能控制；热关断
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
