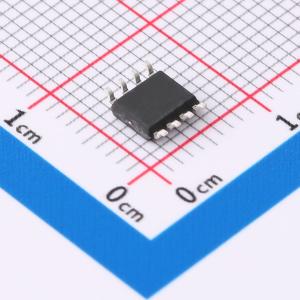

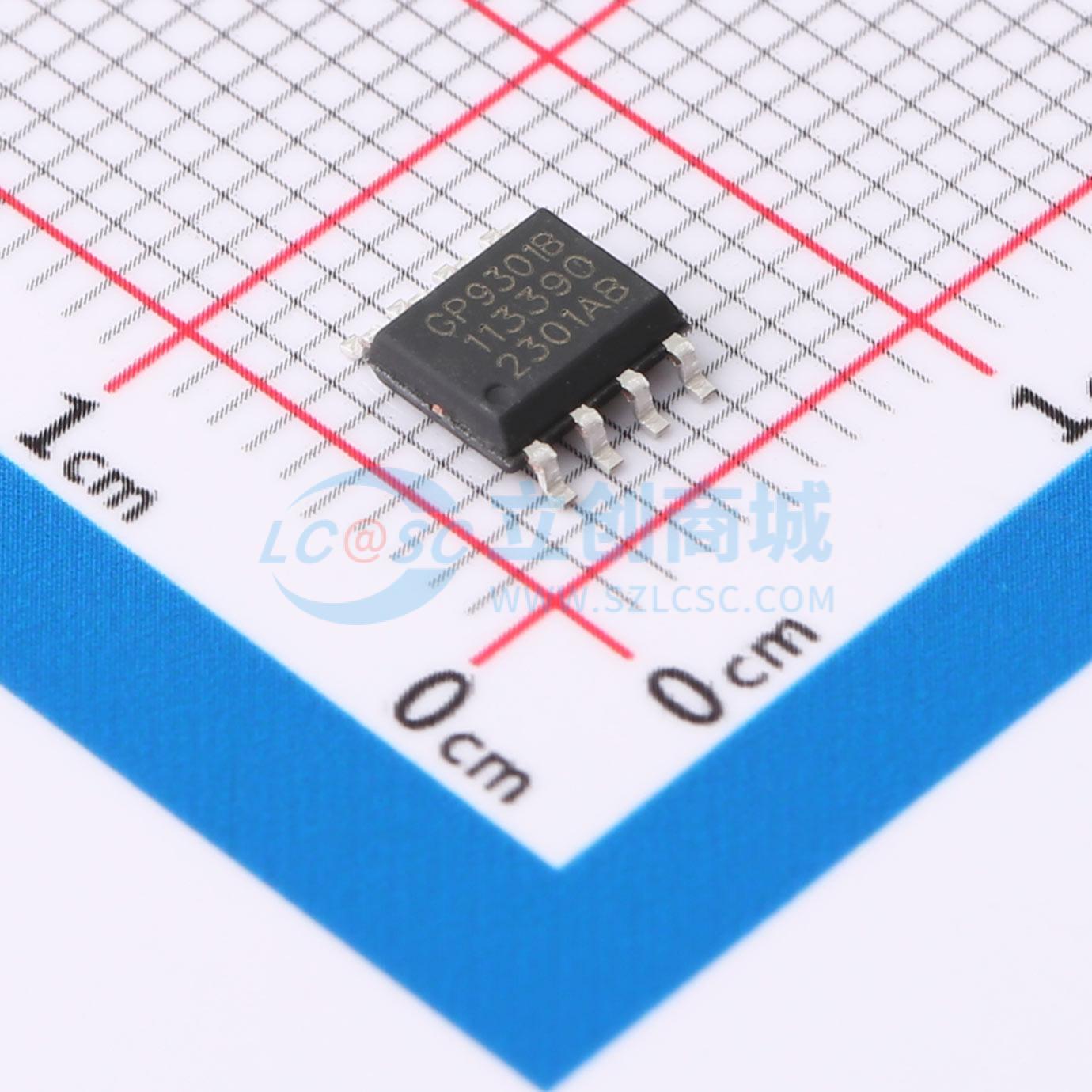

GP9301B-F1K-N-SW
0-10V/脉宽调制（PWM）/电阻转0%-100%脉宽调制（PWM）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GP9301B 三合一模拟输入 三合一模拟输入 0-10V/PWM 转PWM 频率1KHZ 无输出曲线特性 GP9301B是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将0V到10V的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。同时也支持100K电阻和PWM信号输入。
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP9301B-F1K-N-SW
- 商品编号
- C5464822
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.167875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | - | |
| 通道数 | 1 | |
| 工作电压 | 10V~40V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | PWM-模拟转换器 | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 1MHz | |
| 静态电流 | 5mA |
商品概述
GP9301B是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将0V到10V的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。同时也支持100K电阻和PWM信号输入。GP9301BM是支持电容隔离的版本。
商品特性
- GP9301B将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号输出。GP9301BM将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号，并且将PWM信号高频调制后输出，应用于电容隔离方案。
- 输入信号兼容0 - 10V, PWM, 100KΩ电位器输入
- PWM信号高电平：>2.7V
- 输入信号VIN脚上，内置100uA上拉电流
- 输出PWM信号的频率范围: 1Hz to 1MHz
- 输出PWM信号高电平：5V
- 最大PWM占空比误差：<1%
- PWM占空比线性度误差 -0.5%
- 电源电压：10V - 40V
- 功耗：5mA @TYP
- 启动时间：<2ms
- 工作温度：-40°C to 125°C
应用领域
- 直流马达调速
- LED调光
- 工业模拟信号隔离逆变器电源
