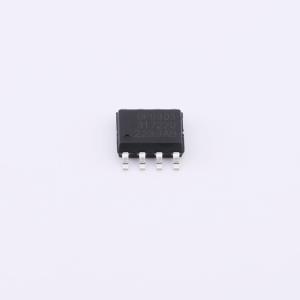

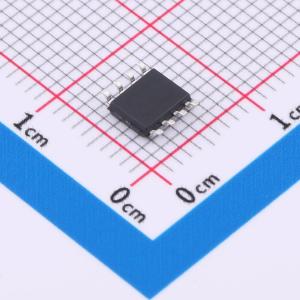

温馨提醒：图片仅供参考，商品以实物为准
GP9303-F500-N-SW
GP9303/GP9303M - 模拟到PWM转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将0V到5V的模拟电压输入，线性转换成0%-100%占空比的PWM信号输出，输出频率500HZ
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP9303-F500-N-SW
- 商品编号
- C5464824
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 工作电压 | 8V~40V | |
| 芯片类型 | PWM-模拟转换器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2mA | |
| 功能特性 | - |
商品概述
GP9303是一款模拟信号转PWM信号转换器，功能上等同于一个具有PWM信号输出的模数转换器。该器件可将0V至5V的模拟输入电压线性转换为占空比0%至100%的PWM信号，且占空比线性度误差小于0.5%。GP9301M为支持电容隔离的版本。
商品特性
- 将0V至5V的模拟电压输入，线性转换成0%至100%占空比的PWM信号输出。
- 输入信号兼容0V ~ 5V范围。
- 输出PWM信号的频率范围：1Hz ~ 1MHz。
- 输出PWM信号高电平：5V。
- 最大PWM占空比误差：< 1%。
- PWM占空比线性度误差：< 0.5%。
- 电源电压：8V ~ 40V。
- 功耗：< 5mA。
- 启动时间：< 2ms。
- 工作温度：-40℃ ~ 85℃、-40℃ ~ 125℃。
应用领域
- 直流马达调速
- LED调光
- 工业模拟信号隔离
- 逆变器
- 电源
