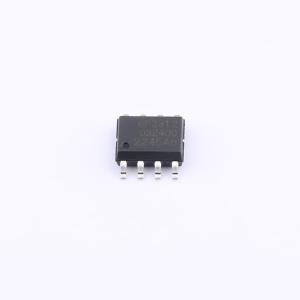

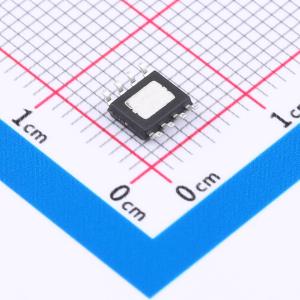

温馨提醒：图片仅供参考，商品以实物为准
GP8312-TC50-EW
15bit DAC I2C转4-20mA/0-20mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将I2C信号输入，线性转换成4-20mA/0-20mA的模拟电流输出,内置15BIT DAC
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP8312-TC50-EW
- 商品编号
- C5464814
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 15位 | |
| 通道数 | 1 | |
| 接口类型 | I2C | |
| 工作电压 | 18V~40V | |
| 建立时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 更新速率 | - | |
| 功能特性 | - | |
| 静态电流 | 2.5mA |
商品概述
GP8312是一款I2C信号转模拟信号转换器，即DAC。该芯片可将15位数字量线性转换为4-20mA模拟电流，输出电流线性度为0.02%。
商品特性
- 将I2C信号输入，线性转换为4-20mA/0-20mA的模拟电流输出，内置15位DAC
- 输出电流IOUT=DATA/0x7FFF×5V×5/Rset
- 输入信号范围15位，0x0000-0x7FFF
- 具有输出开路报警功能
- 输入I2C信号高电平：2.7V至5.5V
- 输出电压线性度误差0.02%
- 电源电压：18V至40V
- 功耗：<3mA
- 启动时间：<2ms
- 工作温度：-40°C至85°C；-40°C至125°C
应用领域
- 0/4-20mA变送器
- PLC
- 传感器
- 工业控制
