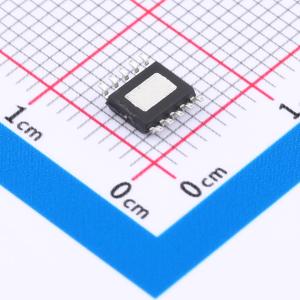

GP8503-TC50-EW
12bit DAC I2C转双路0-2.5V/0-VCC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- I2C信号输入，将双路数据线性转换成0-2.5V或者0-VCC的双路模拟电压输出， 输出电压线性度误差：0.1%（TPY）
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP8503-TC50-EW
- 商品编号
- C5464819
- 商品封装
- ESOP-10
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 12位 | |
| 通道数 | 2 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 2ms |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 更新速率 | - | |
| 功能特性 | 输出短路保护；输出使能控制 | |
| 静态电流 | 2mA |
商品概述
GP8503是一款I2C信号转模拟信号的转换器DAC，能够将I2C信号的双路数据线性转换为0-2.5V（VREF）或0-VCC的双路模拟电压，输出电压线性度达到0.1%。
商品特性
- 通过I2C信号输入，将双路数据线性转换为0-2.5V（VREF）或0-VCC的双路模拟电压输出
- 内置12位DAC
- 输出电压误差：小于0.2%（典型值）
- 输出电压线性度误差：0.1%（典型值）
- 输出短路保护，输出引脚与地短路时芯片进入保护模式停止输出
- 电源电压：2.7V~5.5V
- 功耗：小于2mA
- 启动时间：小于2ms
- 工作温度：-40℃ ~ 85℃
应用领域
- 通用信号转换
- 马达调速、LED调光
- 逆变器、电源
- 工业模拟信号隔离
