CN3170

CN3170是可以用太阳能供电的单节锂电池充电管理芯片。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。内部的充电电流自适应模块能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电源供电的锂电池充电应用。CN3170只需要极少的外围元器件，非常适合便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在132°C左右以避免芯片温度过高。内部固定的恒压充电电压为4.2V，也可以通过一个外部的电阻向上调节。充电电流通过一个外部电阻设置。当输入电压掉电时，CN3170自动进入低功耗的睡眠模式，此时电池电流小于3微安。其它功能包括输入电压过低锁存，自动再充电，符合JEITA标准的电池温度监测，充电电流过流保护以及充电状态/充电结束状态指示等功能。CN3170采用散热增强型8管脚SOP封装(eSOP8)。

CN3170是一款对单节锂电池进行充电管理的芯片，芯片内部的功率晶体管对电池进行恒流和恒压充电。内部固定的恒压充电电压4.2V，也可通过外部电阻向上调整，例如调整到4.35V或4.4V，为三元锂电池充电。充电电流通过外部电阻设定，最大持续充电电流可达950mA，不需要另加阻流二极管和电流检测电阻。CN3170内部集成有充电电流自适应模块，能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可根据输入电源的最大电流输出能力设置充电电流，最大限度地利用了输入电源的电流输出能力，非常适合利用太阳能板等输出电流有限的电源供电的锂电池充电应用。CN3170包含两个漏极开路输出的状态指示输出端，充电状态指示端和充电结束指示输出端。芯片内部的功率管理电路在芯片的结温超过132°C时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计，因为在最坏情况下，CN3170会自动减小充电电流。当输入电压大于4.4V和电池电压时，CN3170开始对电池充电，管脚输出低电平，表示充电正在进行。如果电池电压检测管脚(FB)的电压低于恒压充电电压的66.7%，CN3170用涓流对电池进行预充电。当电池电压检测管脚(FB)的电压超过恒压充电电压的66.7%时，CN3170采用恒流模式对电池充电，充电电流由ISET管脚和GND之间的电阻RISET设定。当电池电压检测管脚(FB)的电压接近恒压充电电压时，充电电流逐渐减小，CN3170进入恒压充电模式。当电池电压达到恒压充电电压，并且充电电流减小到充电结束阈值时，充电周期结束，端输出高阻态，端输出低电平，表示充电周期结束，充电结束阈值是恒流充电电流的11.2%。如果要开始新的充电周期，只要将输入电源断电，然后再上电就可以了。在充电结束状态，当充电电流上升到IRECH以上或者电池电压下降到VRECH以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保恒压充电电压的误差在±1%以内，满足了电池的要求。当输入电压掉电或者输入电压低于电池电压时，CN3170进入低功耗的睡眠模式，电池端消耗的电流小于3μA，从而增加了待机时间。

• 内部集成有充电电流自适应模块，能根据输入电压源的电流输出能力自动调整充电电流
• 可利用太阳能板等输出电流能力有限的电压源供电
• 输入电压范围：4.4V到6V
• 不需要外部阻流二极管和电流检测电阻
• 恒压充电电压4.2V，也可通过一个外部电阻向上调节
• 恒压充电电压可以通过外部电阻设置在4.35V或4.4V，适合三元锂电池充电
• 可设置的持续恒流充电电流可达950mA
• 充电电流过流保护功能可以防止ISET管脚短路或错误使用异常偏小电阻的损害
• 可作为电压源使用
• 内部软启动电路
• 为了激活深度放电的电池和减小功耗，在电池电压较低时采用涓流充电模式
• 采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
• 电源电压掉电时自动进入低功耗的睡眠模式
• 充电状态和充电结束状态双指示输出
• 自动再充电
• 符合JEITA标准的电池温度监测功能

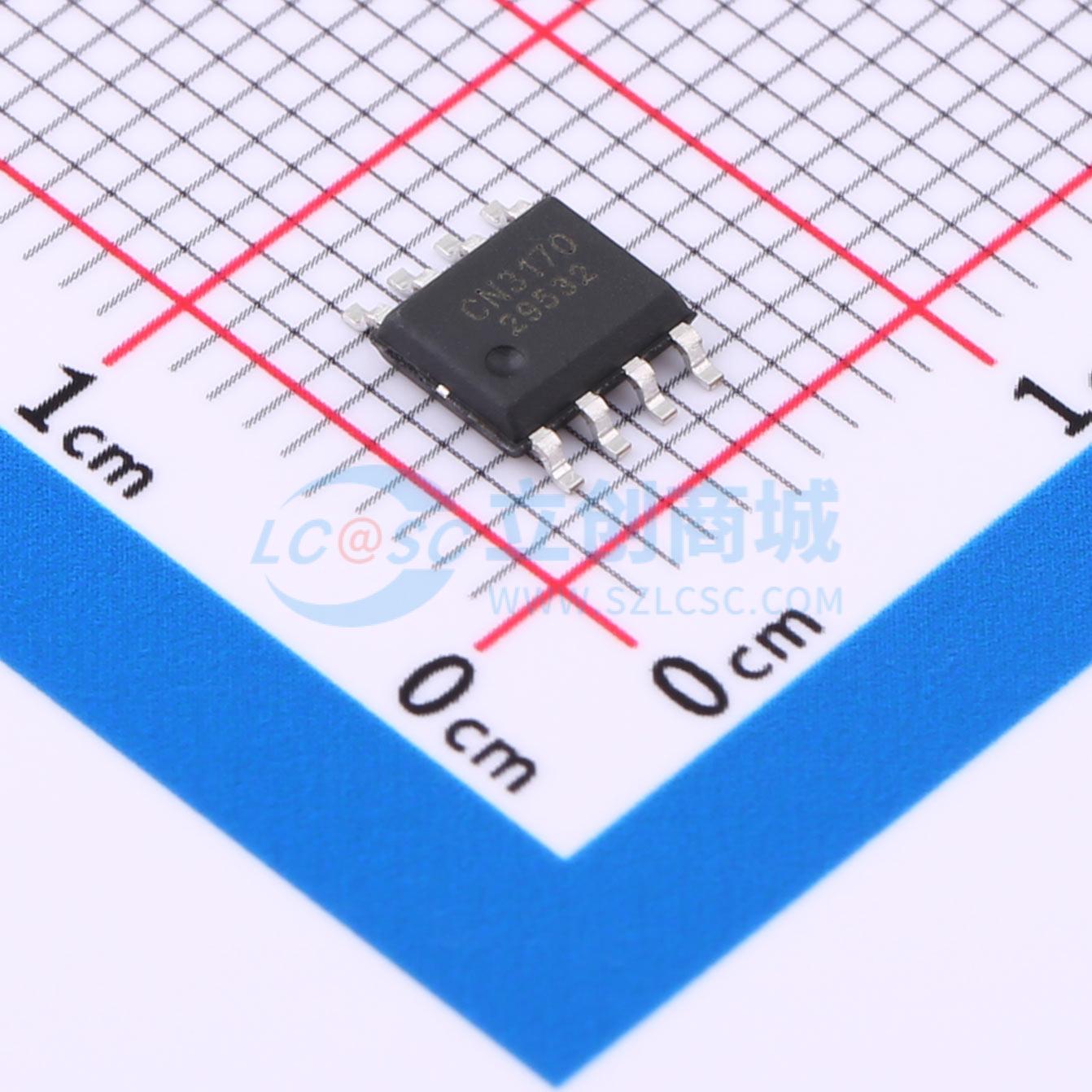

• 封装形式：eSOP8
• 产品无铅，满足rohs，不含卤素

• 太阳能应急灯
• 美容，美颜仪器
• 太阳能充电器
• 便携式装置
• 两节钛酸锂电池充电
• 各种独立充电器
