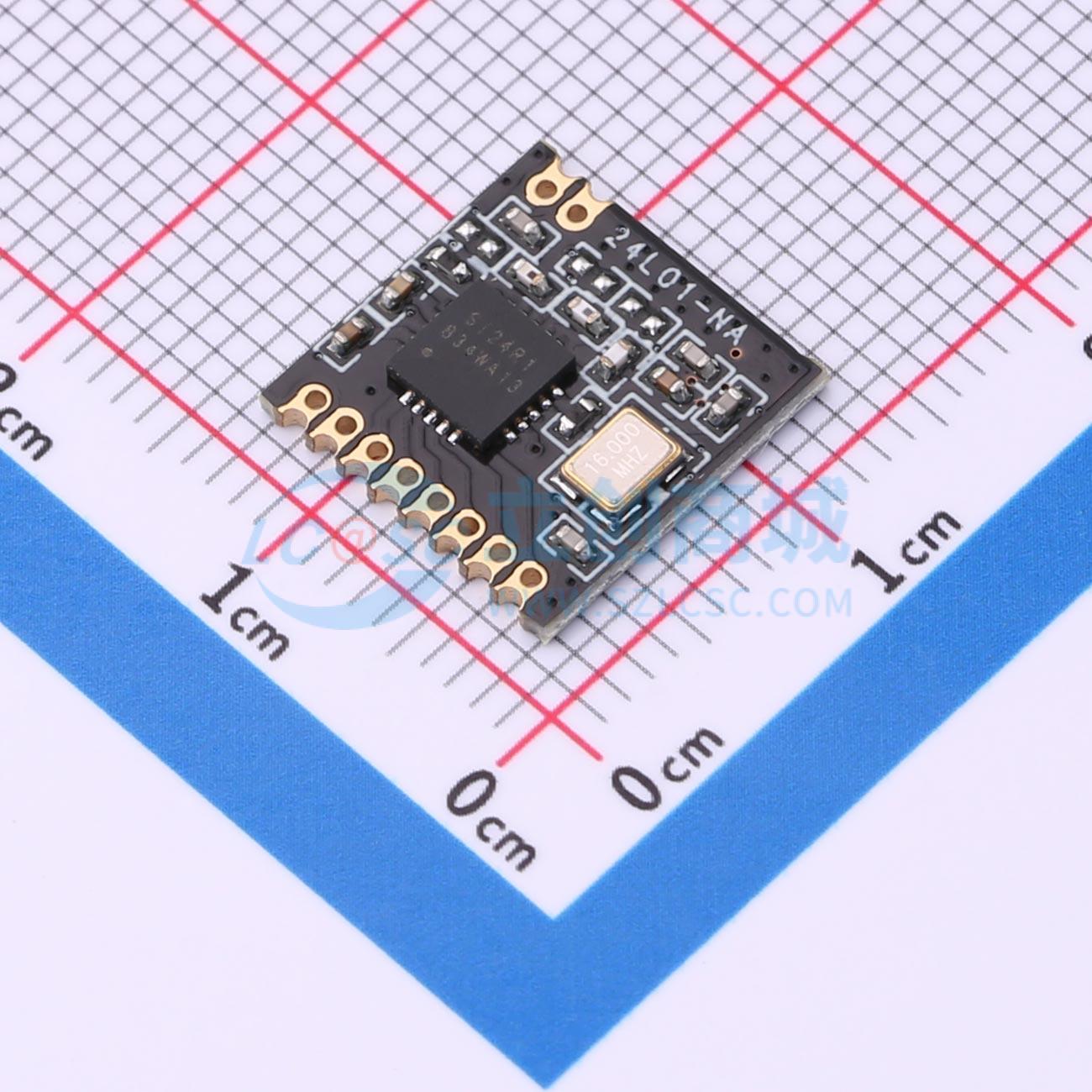

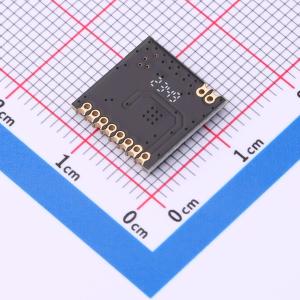

SI24R1-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SI24R1-Z 模块是采用 2.4G 无线收发 IC 设计的一款高性能 2.4G 无线收发模块，采用 GFSK 调制，工作在 2400-2483M 的国际通用 ISM 频段，最高调制速率可达 2MBPS。 SI24R1 集成了所有与 RF 协议相关的高速信号处理部分，如自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。模块大小 12x12mm，1.27mm 间距的半孔接口。
品牌名称: Silicontra(硅传科技)
商品型号: SI24R1-Z
商品编号: C5456962
商品封装: SMD,12x12mm
包装方式: 编带
商品毛重: 0.597克(g)

商品参数

商品概述

SI24R1-Z 模块是采用 2.4G 无线收发 IC 设计的一款高性能 2.4G 无线收发模块，采用 GFSK 调制，工作在 2400 - 2483M 的国际通用 ISM 频段，最高调制速率可达 2MBPS。 SI24R1 集成了所有与 RF 协议相关的高速信号处理部分，如自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。模块大小 12×12mm，1.27mm 间距的半孔接口。开阔地 1MBPS 速率下，收发 10 个字节的数据量测试距离最远约 70 米左右。

商品特性

工作频率 2400 - 2483M，共 125 个工作频道，符合国际通用 ISM 法规
FSK/GSK 调制
支持 2M 的高速数据传输，减少发射时间，降低平均功耗
当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗
自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制
自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程
内置硬件 CRC 检错和点对多点通信地址控制
数据包传输错误计数器及载波检测功能可用于跳频设置
可同时设置六路接收通道地址，可选择性的打开接收通道
自动存储未收到的应答信号的数据包

应用领域

无线遥控
机器人控制
家庭自动化
智能玩具
游戏无线控制器
无线传感器
无线语音

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	7dBm

	属性	参数值
	接口类型	SPI
	工作电压	3.3V
	接收电流	15mA
	发送电流	25mA
	工作温度	-40℃~+85℃
