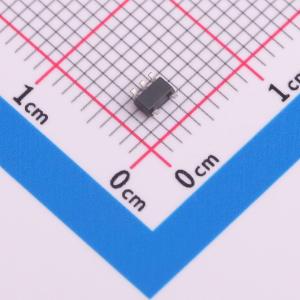

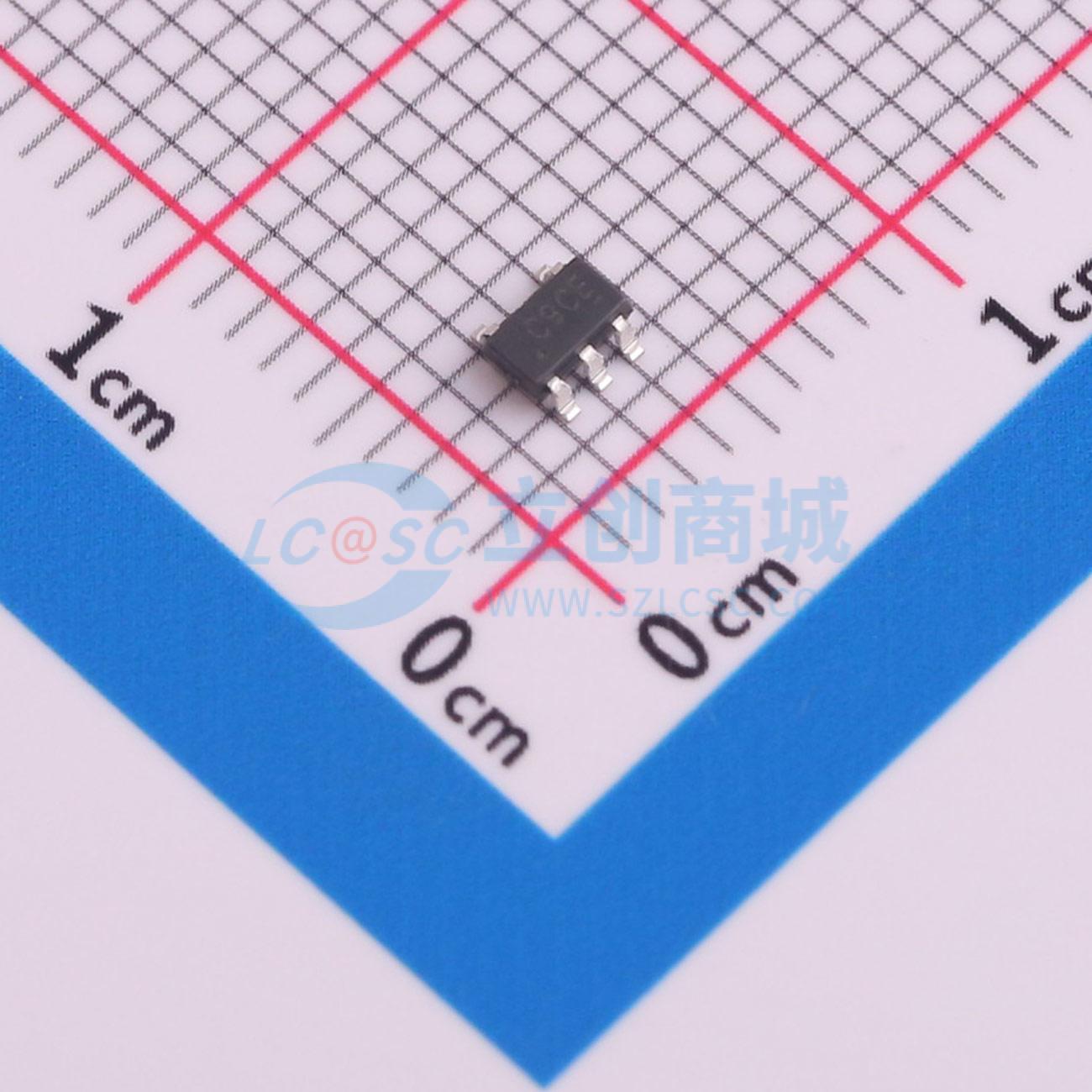

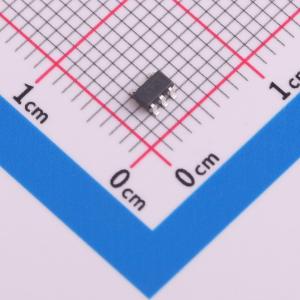

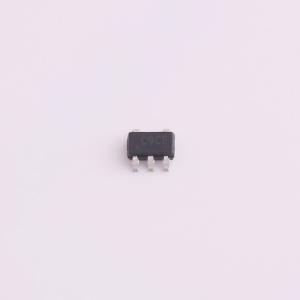

ETA3413S2F

高效2A 3MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3413是一款高效率的DC-DC降压转换器,采用强制PWM模式,最大输出电流可达2A。输入电压范围为2.6V至5.5V,输出电压范围为0.6V至VIN。运行频率为3MHz,内置补偿电路和EMI降低电路,适合低噪声RF应用。采用SOT23-5封装。
品牌名称: ETA(钰泰)
商品型号: ETA3413S2F
商品编号: C5456956
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA3413 是一款高效的 DC-DC 降压开关稳压器，工作于强制 PWM 模式，能够提供高达 2A 的输出电流。该器件的输入电压范围为 2.6V 至 5.5V，输出电压范围为 0.6V 至输入电压（VIN），这使得 ETA3413 非常适合低压电源转换。以 3MHz 的固定频率运行，允许使用小电感值和低直流电阻（DCR）的电感器，从而实现更高的效率。由于开关频率较高，其他外部元件（如陶瓷输入和输出电容）也可以采用小尺寸的，同时保持极低噪声的输出电压。内置的电磁干扰（EMI）降低电路使该转换器成为射频（RF）应用的理想电源。内部软启动控制电路可降低浪涌电流。短路和热过载保护提高了设计的可靠性。

ETA3413 高效开关稳压器是一款小型、简单的 DC-DC 降压转换器，工作于强制 PWM 模式，能够提供高达 2A 的输出电流。该器件在 2.6V 至 5.5V 的输入电压下以 3MHz 的频率进行脉宽调制（PWM）操作，并提供 0.6V 至输入电压（VIN）的输出电压，使其非常适合板载后级调节应用。同步整流提高了效率，并省去了典型的肖特基续流二极管。利用内部高端 MOSFET 的导通电阻来检测开关电流，省去了电流检测电阻，进一步提高了效率并降低了成本。

商品特性

高达 96% 的效率
强制 PWM 模式
最大输出电流高达 2A
3MHz 频率
内部补偿
时钟抖动
微型 SOT23-5 封装

应用领域

USB 端口/集线器
便携式设备
手机
平板电脑
机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交49单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	2.4MHz~3.6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
