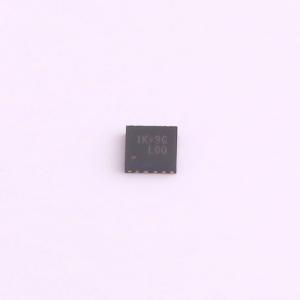

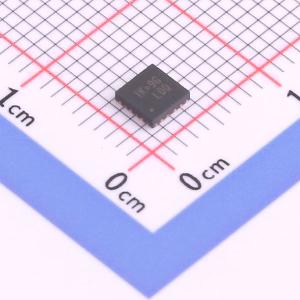

温馨提醒：图片仅供参考，商品以实物为准

RTQ2822WGQVF

12A、17V高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RTQ2822W 是一款高性能同步降压转换器，输入电源电压范围为 4.5V 至 17V，可提供高达 12A 的输出电流。该器件集成了低导通电阻（RDS(ON)）功率 MOSFET、精确的 0.6V 基准电压源以及用于自举电路的集成二极管，提供了非常紧凑的解决方案。RTQ2822W 采用先进恒定导通时间（ACOT™）控制架构，可实现超快速瞬态响应，并进一步减少外部元件数量
品牌名称: RICHTEK(立锜)
商品型号: RTQ2822WGQVF
商品编号: C5456960
商品封装: VQFN-18L_3.5x3.5
包装方式: 编带
商品毛重: 0.105625克(g)

商品参数

商品概述

RTQ2822W是一款高性能同步降压转换器，输入电源电压范围为4.5V至17V，可提供高达12A的输出电流。该器件集成了低RDS(ON)功率MOSFET、精确的0.6V基准电压源以及用于自举电路的集成二极管，提供了非常紧凑的解决方案。 RTQ2822W采用先进恒定导通时间（ACOTTM）控制架构，可实现超快速瞬态响应，并进一步减少外部元件数量。在稳态下，ACOTTM在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作，使EMI滤波器设计更加容易。该器件提供多种功能，以实现更高的设计灵活性。可选的开关频率、电流限制水平和PWM工作模式使RTQ2822W在广泛的应用范围内易于使用。此外，还提供独立的使能控制输入引脚和电源正常指示，便于进行顺序控制。为了控制启动期间的浪涌电流，该器件通过连接到SS引脚的外部电容提供可编程软启动功能。该器件还集成了全面的保护功能，包括逐周期电流限制、过压保护（OVP）、欠压保护（UVP）、输入欠压锁定（UVLO）和过温保护（OTP）。 RTQ2822W采用散热增强型VQFN-18L 3.5×3.5（FC）封装。

商品特性

输入电压范围：4.5V至17V
集成9.8mΩ/4.5mΩ MOSFET
0.6V±1%电压基准
输出电压可调范围：0.6V至5.5V
支持陶瓷输出电容
ACOTTM控制，实现快速瞬态响应
可选开关频率（400kHz/800kHz/1200kHz）
可选电流限制水平
电源正常指示
可编程软启动时间，默认1ms
可单调启动至预偏置输出
18引脚VQFN（FC）封装

应用领域

服务器、存储和网络设备
电信基础设施
负载点（POL）电源模块
高密度DC-DC转换器
高端数字电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	400kHz；1.2MHz；800kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
