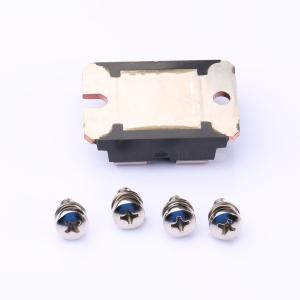

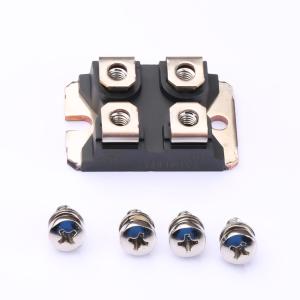

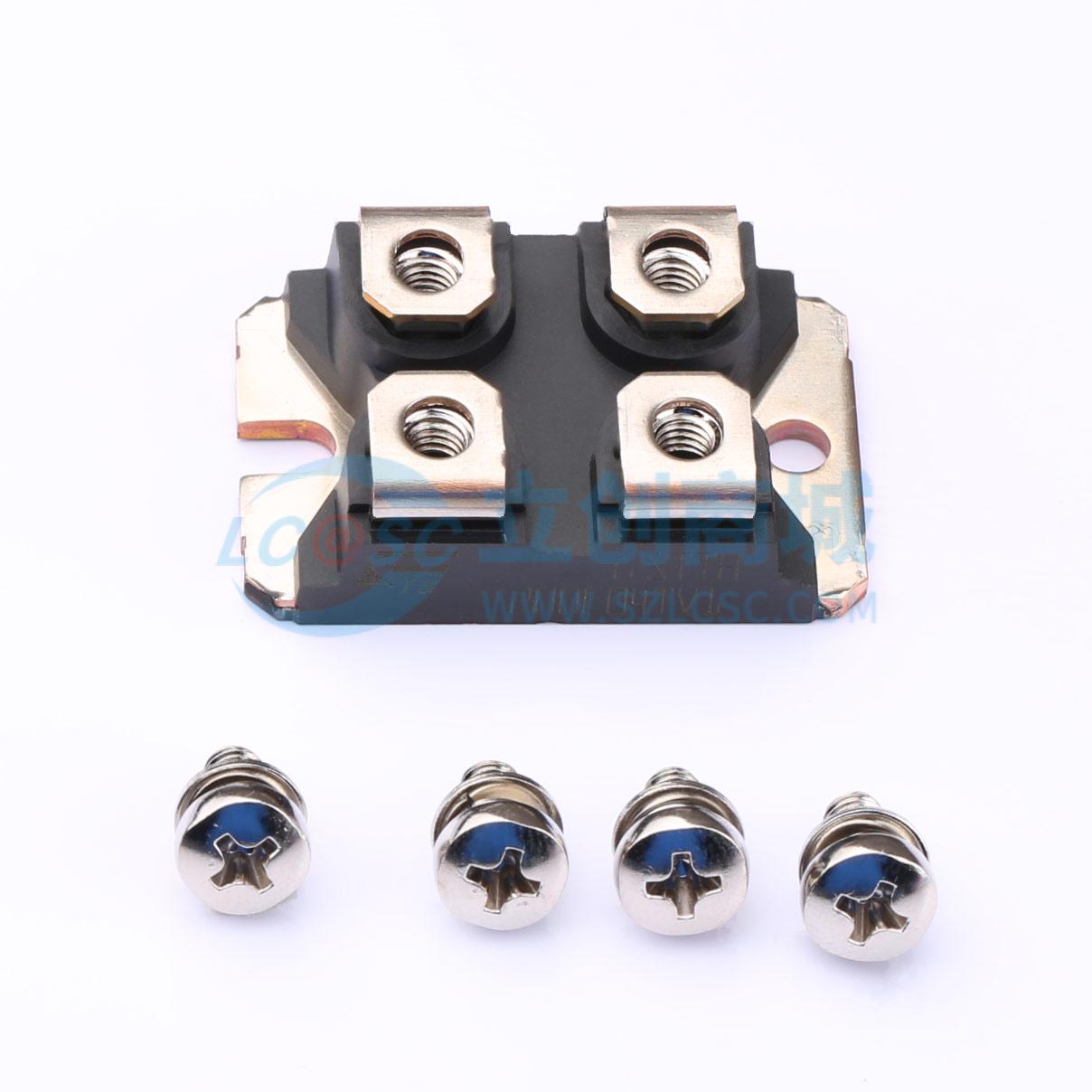

STTH200F04TV1
5件套 耐压:400V 电流:100A 反向恢复时间：95ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件采用400V技术，特别适合用于开关焊接设备。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH200F04TV1
- 商品编号
- C5456205
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 46.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 950mV@100A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 75uA@400V | |
| 反向恢复时间(Trr) | 95ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 1kA |
商品概述
该器件采用400V技术，特别适用于开关焊接设备。
商品特性
- 超快开关
- 反向电流低
- 热阻低
- 降低开关和传导损耗
- ISOTOP绝缘封装：绝缘电压2500 VRMS正弦波，电容45 pF
- 符合ECOPACK®2标准的组件
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：1.3 N·m
- 最大扭矩值：1.5 N·m
应用领域
- 开关焊接设备
