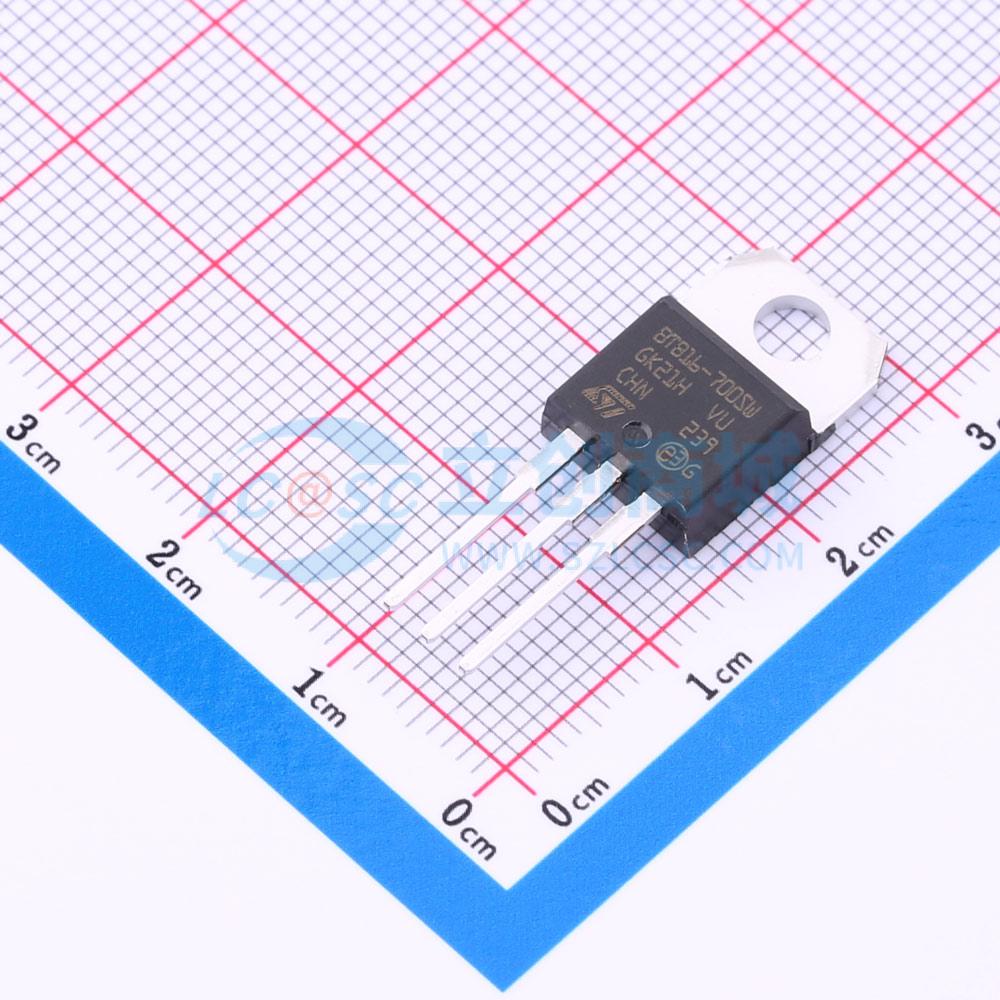

温馨提醒：图片仅供参考，商品以实物为准
BTB16-700SWRG
三象限，Hi-Com 三端双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 平面钝化高换向三象限三端双向可控硅，采用SOT78塑料封装。这款“E系列”三端双向可控硅平衡了换向性能和门极灵敏度的要求。“灵敏门极”的“E系列”适用于与包括微控制器在内的低功率驱动器接口。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTB16-700SWRG
- 商品编号
- C5456220
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.7808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 150A | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 15mA | |
| 工作温度 | - |
商品概述
平面钝化高换向三象限双向可控硅，采用SOT78塑料封装。该“E系列”双向可控硅平衡了换向性能和栅极灵敏度的要求。“敏感栅极”“E系列”适用于与包括微控制器在内的低功率驱动器接口。
商品特性
- 3Q技术提高抗噪性
- 直接与低功率驱动器和微控制器接口
- 良好的抗dV/dt误触发能力
- 具有敏感栅极的高换向能力
- 高电压能力
- 平面钝化提升电压耐用性和可靠性
- 仅三象限触发
应用领域
- 电子恒温器（加热和冷却）
- 大功率电机控制，如洗衣机和吸尘器
