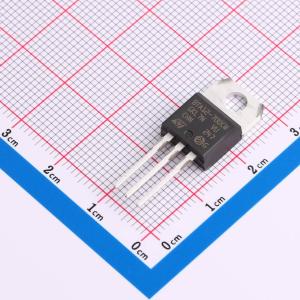

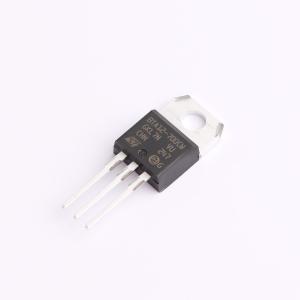

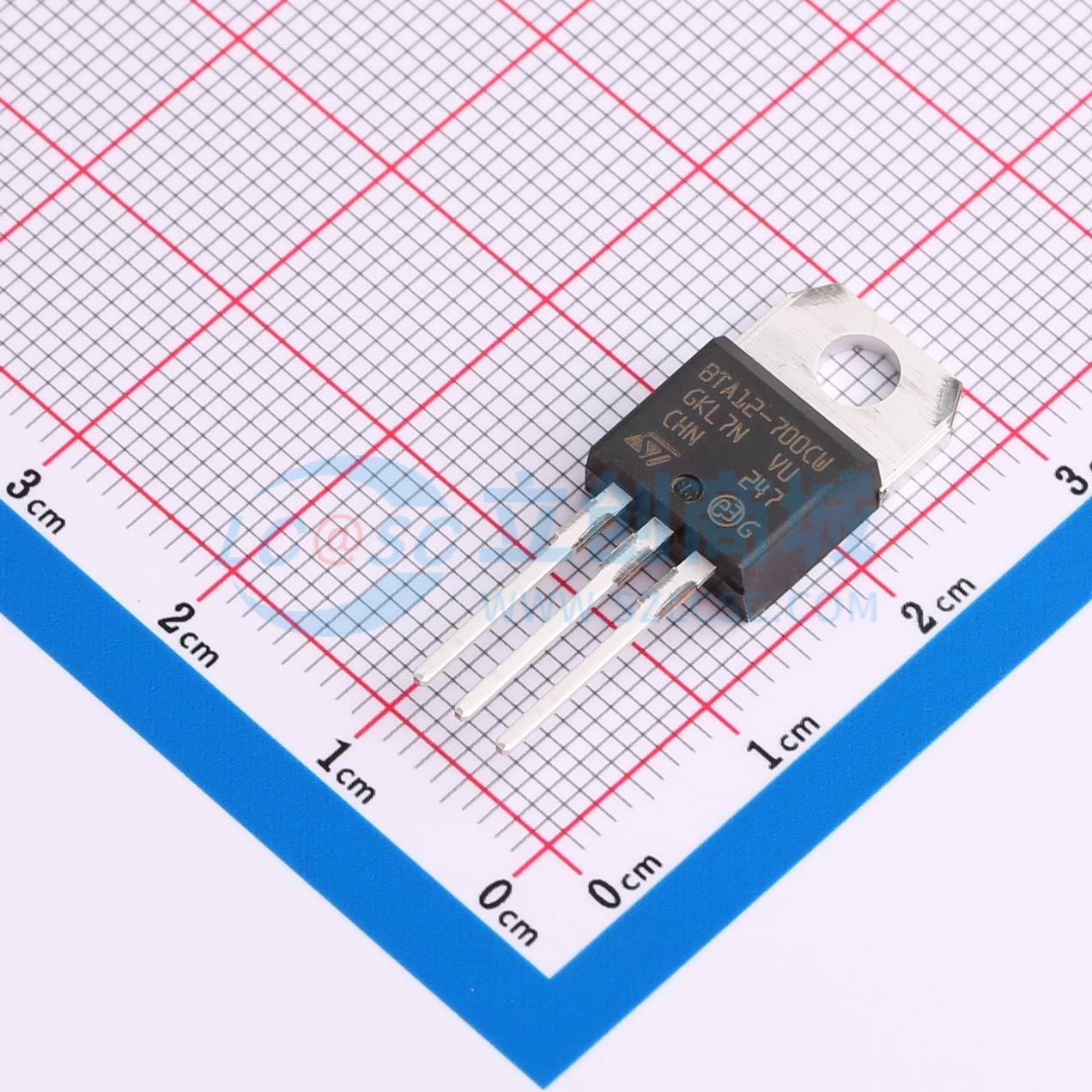

BTA12-700CWRG
标准三端双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BTA/BTB12 B/C 双向晶闸管系列是高性能玻璃钝化 PNPN 器件。这些器件适用于需要高浪涌电流能力的通用应用，如对电感或电阻性负载进行相位控制和静态开关。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA12-700CWRG
- 商品编号
- C5456237
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.9965克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 125A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA/BTB12 B/C三端双向可控硅系列是高性能玻璃钝化PNPN器件。采用TO220AB塑料封装，冷却方式为C，标记为型号，重量2.3g，推荐扭矩值0.8mN，最大扭矩值1mN。
商品特性
- 高浪涌电流能力
- 换向：(dV/dt)c>5V/μs
- BTA系列绝缘电压=2500V RMS（UL认可：E81734）
- 门极特性：PG(AV)=1W，PGM=10W（tp=20μs），IGM=4A（ψ=20μs），VGM=16V（ψ=20μs）
应用领域
- 适用于需要高浪涌电流能力的通用应用
- 感性或阻性负载的相位控制
- 感性或阻性负载的静态开关
