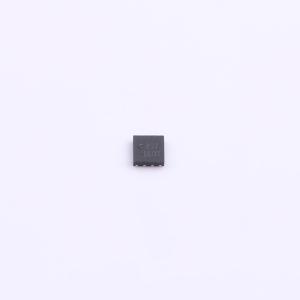

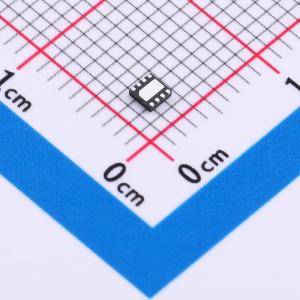

温馨提醒：图片仅供参考，商品以实物为准

TPM8837C-DF4R

高压H桥驱动器，适用于控制直流电机、螺线管和继电器等感性负载，具备过流、短路、欠压和过热保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPM8837C-DF4R
商品编号: C5456461
商品封装: DFN-8L(2x2)
包装方式: 编带
商品毛重: 0.01592克(g)

商品参数

商品概述

TPM8837C是一款高压H桥驱动器，旨在控制如直流电机、螺线管和继电器等感性负载。它可提供高达1A的驱动电流，最大电源电压为17V。该器件为广泛用于消费产品、玩具及其他中低电压或电池供电运动控制应用中的电机提供解决方案。输出驱动器为H桥，VM电压范围为2.5V至17V。控制逻辑可在1.8V、3.3V和5V电源轨上运行。过流保护、短路保护、欠压锁定和过温等内部保护特性提高了整个系统的可靠性。

商品特性

17V H桥驱动器
MOSFET导通电阻Rds(on) HS + LS 0.85 Ω
最大输出电流1A
支持2.5V至17V工作电源电压
支持1.8V、3.3V、5V逻辑电压
PWM（IN1/IN2）接口
保护功能：欠压锁定保护、过流保护、热关断
小封装尺寸：DFN-8封装

应用领域

监控摄像头
电子锁
消费类设备
玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	H桥数量	-
	输出电流	-
	峰值电流	-
	工作电压	1.8V~5.5V

	属性	参数值
	接口类型	-
	导通电阻	850mΩ
	静态电流(Iq)	-
	工作温度	-40℃~+125℃
	功能特性	主动制动功能；交错导通保护；电流采样/调节功能
