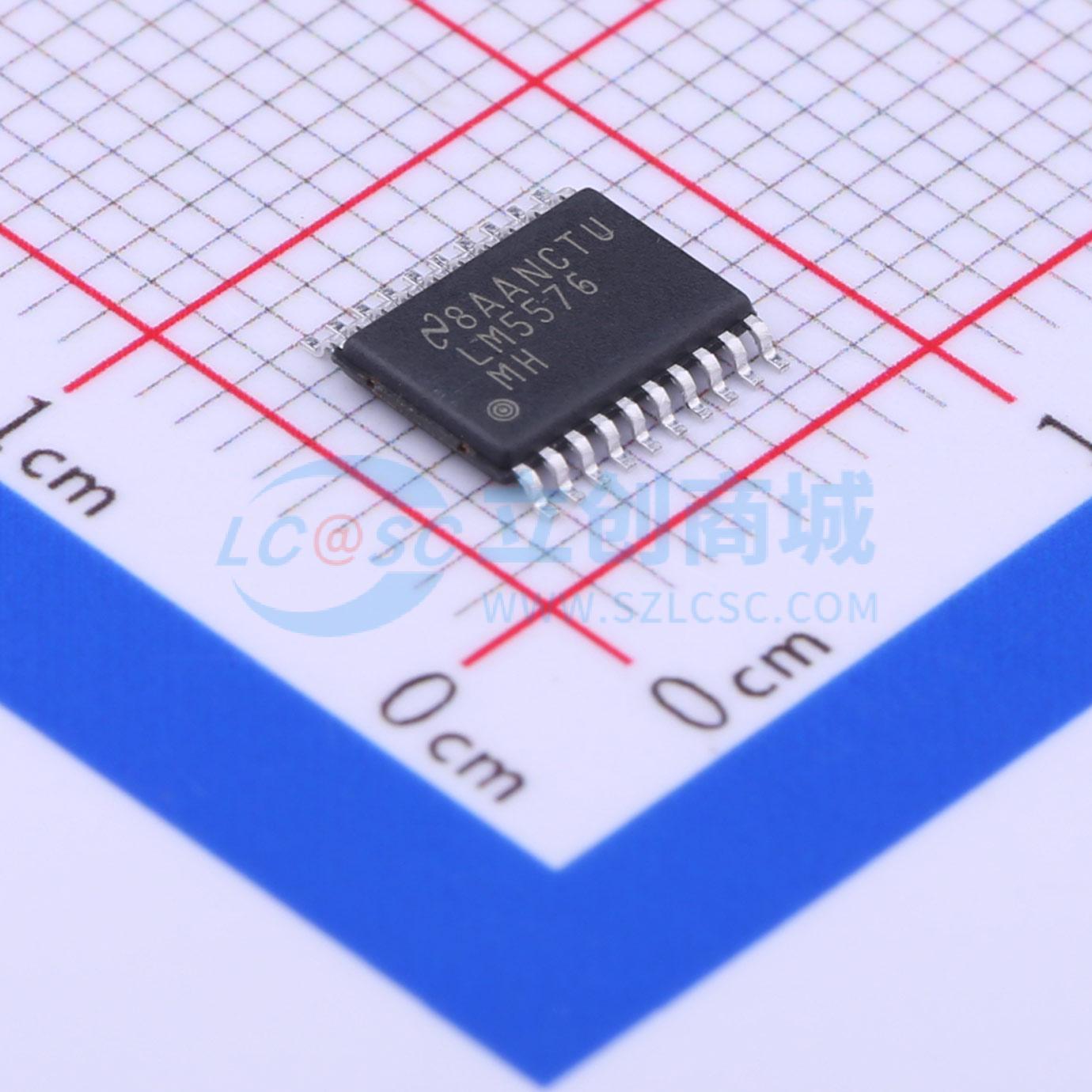

温馨提醒：图片仅供参考，商品以实物为准

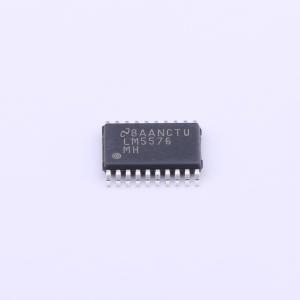

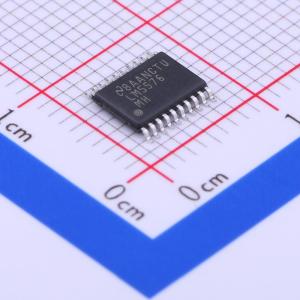

LM5576MHX

SIMPLESWITCHER降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5576 是一款易于使用的 SIMPLE SWITCHER 降压稳压器。凭借这款稳压器，设计工程师能够使用最少的元件组设计并优化一个稳健的电源。LM5576 的工作输入电压范围为 6V 至 75V，并且集成有一个 170mΩ N 沟道 MOSFET，可提供 3A 的连续输出电流。该稳压器采用仿真的电流模式架构，兼具固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性，不存在电流模式稳压器中常会出现的低占空比限制。该器件的工作频率可在 50kHz 至 500kHz 范围内进行调节，从而实现解决方案尺寸和效率的最优化。
品牌名称: TI(德州仪器)
商品型号: LM5576MHX
商品编号: C62562
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

功能：降压
输出配置：正
拓扑：降压
输出类型：可调式
输出数：1
电压 - 输入（最小值）：6V
电压 - 输入（最大值）：75V
电压 - 输出（最小值/固定）：1.225V
电压 - 输出（最大值）：70V
电流 - 输出：3A
频率 - 开关：50kHz ~ 500kHz
同步整流器：无
工作温度：-40°C ~ 125°C （TJ）
安装类型：表面贴装
封装/外壳：20-TSSOP（0.173"，4.40mm 宽）裸焊盘
供应商器件封装：20-HTSSOP

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~75V
	输出电压	-
	输出电流	3A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
