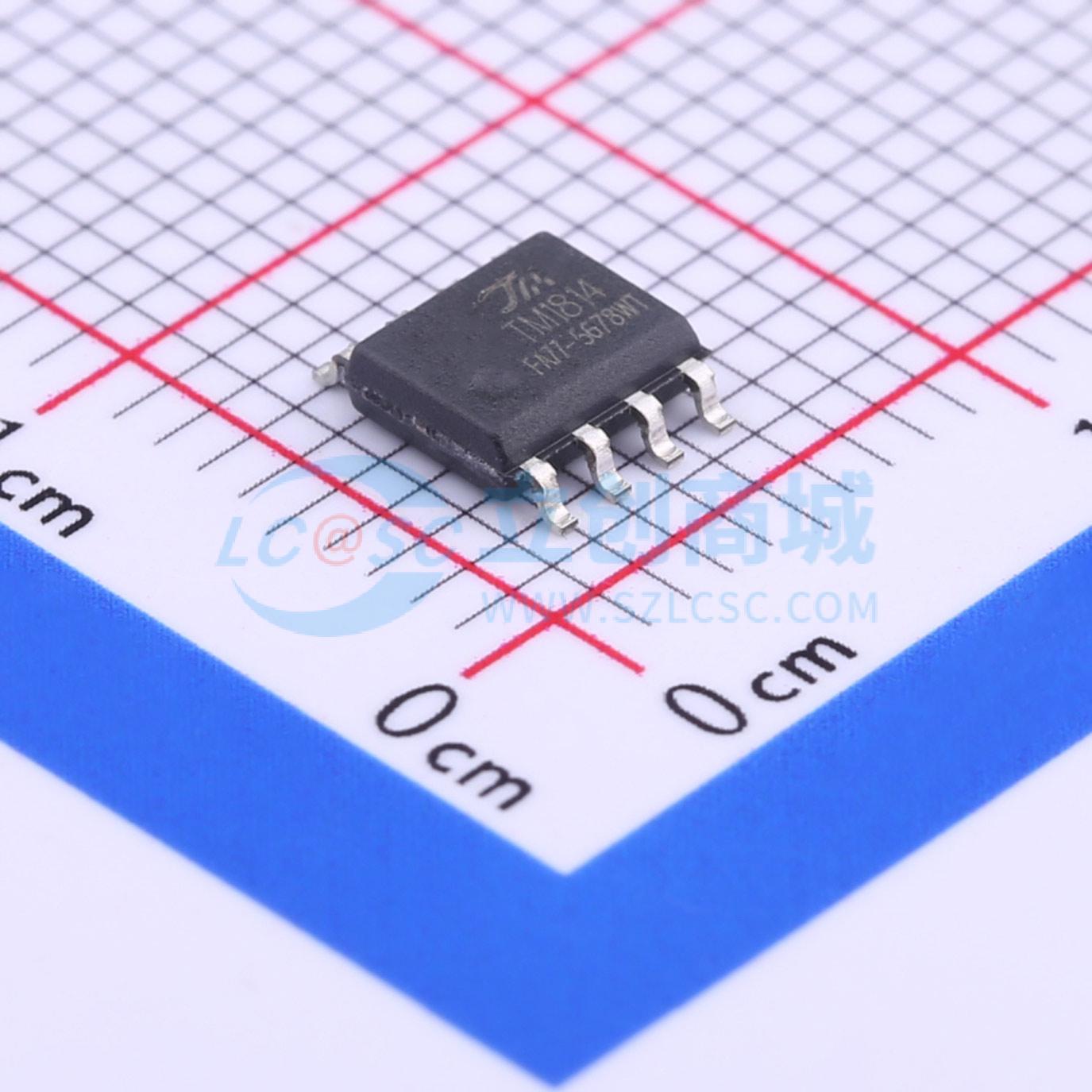

温馨提醒：图片仅供参考，商品以实物为准

TM1814

停产 4通道LED恒流驱动专用电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有内控同步功能的四通道LED恒流可调的驱动IC
品牌名称: TM(天微)
商品型号: TM1814
商品编号: C62614
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TM1814是具有内控同步功能的四通道LED恒流可调的驱动IC，可由MCU输入一组恒流设置与PWM设置的数据到TM1814实现各式各样的显示，当信号输入断开后实现同步固定七彩花样变化，可防止芯片损坏导致的后续级联芯片不工作。芯片内部集成有MCU固化程序和单线数字接口、数据锁存器、LED恒流驱动等电路。VDD引脚内部集成5V稳压管，外围器件少。适用于护栏管、点光源等LED装饰类产品。

商品特性

采用功率CMOS工艺
OUT输出端口耐压32V
VDD内置5V稳压管，串接电阻后电压支持6~24V
恒流电流能够实现64级调节（6.5mA—38mA）
PWM辉度控制电路，256级辉度可调
精确的电流输出值（通道与通道）最大误差：±3%（芯片与芯片）最大误差：±5%
单线串行级联接口
振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生并通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
内置上电复位电路，上电复位后所有寄存器初始化为零
外控模式数据传输速率800KHz
内控模式数据传输速率500KHz
内控模式芯片发送数据2048点
封装形式：SOP8

应用领域

护栏管
点光源等LED装饰类产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 2 个)

个

起订量：2 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~6.5V
	开关频率	900Hz~1.1kHz
	通道数	4
	输出电流	38mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
