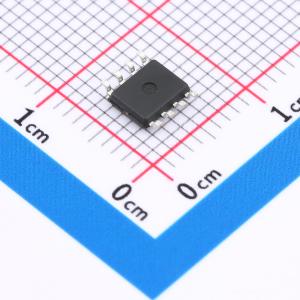

XL1509-12E1

2A 150KHz 40V 降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款150kHz固定频率PWM降压（降压）DC/DC转换器，能够以高效率、低纹波和出色的线性和负载调节能力驱动2A负载。需要最少数量的外部组件，该稳压器易于使用，包括内部频率补偿和固定频率振荡器。PWM控制电路能够将占空比从0线性调整到100%。内置使能功能、过流保护功能。当发生二次限流功能时，工作频率将从150KHz降低到50KHz。内置内部补偿模块，以减少外部组件数量。
品牌名称: XLSEMI(芯龙)
商品型号: XL1509-12E1
商品编号: C62594
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.231克(g)

商品参数

商品概述

XL1509是一款150 KHz固定频率的PWM降压型（降压式）DC/DC转换器，能够高效驱动2A负载，具有低纹波以及出色的线性和负载调节能力。该稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 PWM控制电路能够将占空比从0到100%进行线性调节。内置使能功能和过流保护功能。当二次限流功能启动时，工作频率将从150 KHz降至50 KHz。内置内部补偿模块，以减少外部元件数量。

商品特性

宽输入电压范围：4.5V至40V
输出电压有3.3V、5V、12V及可调版本
可调范围：1.23V至37V
最大占空比：100%
最小压差：1.5V
固定开关频率：150 KHz
恒定输出电流能力：2A
内部优化功率晶体管
高效率
出色的线性和负载调节能力
TTL关断能力
带迟滞功能的ON/OFF引脚
内置热关断功能
内置限流功能
内置二次限流功能
采用SOIC8封装

应用领域

液晶显示器和液晶电视
数码相框
机顶盒
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
