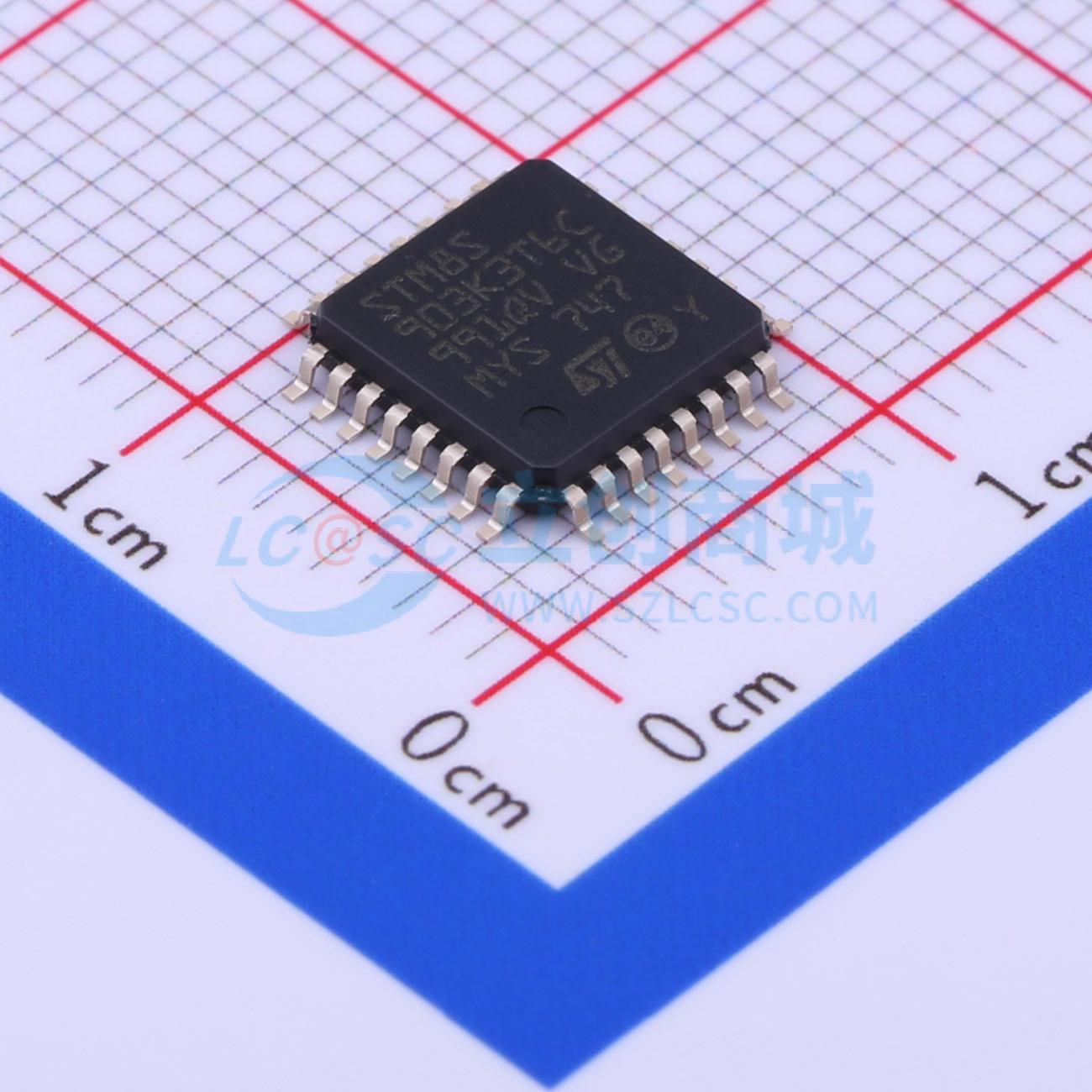

温馨提醒：图片仅供参考，商品以实物为准
STM8S903K3T6C
主流专用系列8位MCU，具有8 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：16 MHz 先进 STM8 内核，采用哈佛架构和三级流水线，指令集扩展。 程序存储器：8 Kbytes Flash，在 55℃ 下经过 10 k 周期后数据保留 20 年。 数据存储器：640 bytes 真数据 EEPROM，耐久性 300 k 周期。 RAM：1 Kbytes。 2.95 至 5.5 V 工作电压。 灵活的时钟控制，4 个主时钟源：低功耗晶体谐振器振荡器、外部时钟输入、内部用户可微调 16 MHz RC、内部低功耗 128 kHz RC
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S903K3T6C
- 商品编号
- C62598
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 640Byte | |
| I/O数量 | 28 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
16 MHz STM8S 8位微控制器，配备最高8千字节Flash、1千字节RAM、640字节EEPROM、10位ADC、2个定时器、UART、SPI和I²C接口。
商品特性
- 16 MHz先进STM8核心，采用哈佛架构和三级流水线，扩展指令集
- 程序存储器为8千字节Flash（55℃下10千次循环后数据保留20年）；数据存储器为640字节真数据EEPROM（耐用性300千次循环）；RAM为1千字节
- 工作电压2.95至5.5V；灵活时钟控制，4个主时钟源（低功耗晶体谐振振荡器、外部时钟输入、内部用户可微调16 MHz RC、内部低功耗128 kHz RC）；带时钟监控的时钟安全系统；支持低功耗模式（等待、主动停机、停机），可单独关闭外设时钟；永久激活的低功耗上电和掉电复位
- 嵌套中断控制器，支持32个中断；7个向量上最多28个外部中断
- 16位高级控制定时器（4个CAPCOM通道、3个互补输出、死区插入和灵活同步）；16位通用定时器（3个CAPCOM通道：输入捕获、输出比较或PWM）；8位基本定时器（带8位预分频器）；自动唤醒定时器；窗口看门狗和独立看门狗定时器
- UART（支持同步操作时钟输出、智能卡、IrDA、LIN主模式）；SPI接口最高8 Mbit/s；I2C接口最高400 kbit/s
- 10位±1 LSB ADC，最多7个多路复用通道+1个内部通道，支持扫描模式和模拟看门狗
- 32引脚封装最多28个I/O，包括21个高灌电流输出；高鲁棒性I/O设计，抗电流注入
- 每个设备有96位密钥
