STM8S007C8T6实物图

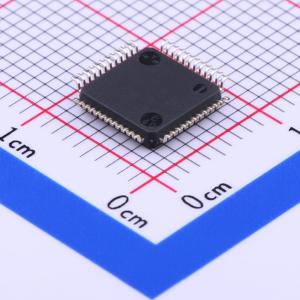

STM8S007C8T6商品缩略图

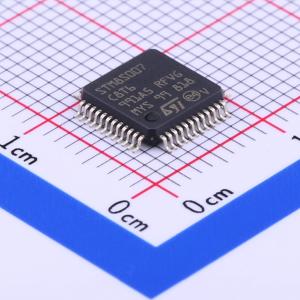

STM8S007C8T6商品缩略图

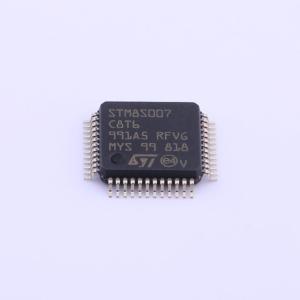

STM8S007C8T6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM8S007C8T6

环保标识
  • 主流超值系列8位MCU,具有64 KB Flash、24 MHz CPU和集成EEPROM

  • SMT扩展库
  • 描述

    主流超值系列8位MCU,具有64 KB Flash、24 MHz CPU和集成EEPROM

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM8S007C8T6
  • 商品编号

    C65701
  • 商品封装

    LQFP-48(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.792克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核STM8
CPU最大主频24MHz
程序存储容量64KB
程序存储器类型FLASH
属性参数值
GPIO端口数量38
ADC(位数)10bit
工作电压范围2.95V~5.5V
应用领域-
详细信息
  • 特性

STM8 微控制器技术规格

CPU 和核心特性:

  • 时钟速度:高达 24 MHz,在频率 ≤ 16 MHz0 等待状态
  • 架构:先进的 STM8 核心,采用 哈佛架构三级流水线
  • 指令集扩展指令集,在 24 MHz 下可达 最大 20 MIPS

存储器:

  • 程序存储器64 Kbytes 闪存,在 55 °C 下经过 100 次循环 后数据保留 20 年
  • 数据存储器128 字节真数据 EEPROM,耐久性为 100 k次循环
  • RAM6 Kbytes

电源管理和时钟:

  • 工作电压2.95 至 5.5 V
  • 电源模式等待活动停止停止,具有 低功耗模式
  • 外设时钟:可单独关闭。
  • 复位永久激活,在上电和掉电时 低消耗

中断管理:

  • 嵌套中断控制器:具有 32 个中断
  • 外部中断:最多 37 个,分布在 6 个向量 上。

定时器:

  • 通用定时器:2x 16 位,带 2+3 CAPCOM 通道(IC、OC 或 PWM)。
  • 高级控制定时器:16 位,4 个 CAPCOM 通道,3 个互补输出,死区时间插入灵活同步
  • 基本定时器:8 位,带 8 位预分频器
  • 自动唤醒定时器
  • 窗口看门狗独立看门狗

通信接口:

  • UART:支持 时钟输出 用于 同步操作
  • LIN:主模式兼容 LIN 2.1
  • SPI:最高 10 Mbit/s
  • I 2 C:最高 400 Kbit/s

模数转换器(ADC):

  • 10 位 ADC,最多 16 个通道

I/O 端口:

  • 38 个 I/O,包括 16 个高电流汇出端
  • 高度稳健设计,对 电流注入 具有免疫力。

开发支持:

  • 单线接口模块 (SWIM)调试模块 (DM)

此微控制器专为需要高效性能、广泛的内存选项、多功能通信能力和稳健的 I/O 接口的应用而设计,同时有效管理功耗。

产品规格
ST(意法半导体)_DS8633 Value line, 24 MHz STM8S 8位 MCU, 64 Kbytes Flash, 真实数据 EEPROM, 10位 ADC, 定时器, 2 个 UART, SPI, I²C 6.0(英文) 查看详情

应用手册
ST(意法半导体)_使用 STM8S-DISCOVERY 1.4 在 LED 条上显示可变电压 AN3280(英文) 查看详情 ST(意法半导体)_AN2752 STM8S 和 STM8A 入门 1.0(中文) 查看详情 ST(意法半导体)_AN3208 微步进电机驱动与 STM8A 和 STM8S 微控制器 1.4(英文) 查看详情 ST(意法半导体)_AN2645 STM8S 微控制器应用的迁移和兼容性指南 1.5(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2822 STM8S 和 STM8A 高速内部振荡器校准 2.3(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0189 STM8 引导加载程序常见问题 2.6(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0044 STM8 CPU 编程手册 3.6(英文) 查看详情

勘误手册
ST(意法半导体)_ES036 STM8S007xx 和 STM8S20xxx 设备限制 8.0(英文) 查看详情

梯度价格

梯度
售价
折合1托盘
1+¥12.54
10+¥10.29
30+¥8.88
250+¥7.44¥1860
500+¥6.79¥1697.5
1000+¥6.5¥1625

优惠活动

库存总量

(单位:)
  • 广东仓

    2,413

  • 江苏仓

    0

购买数量(250个/托盘,最小起订量 1 个 )

起订量:1 个250个/托盘
总价金额: 0.00

近期成交7单
