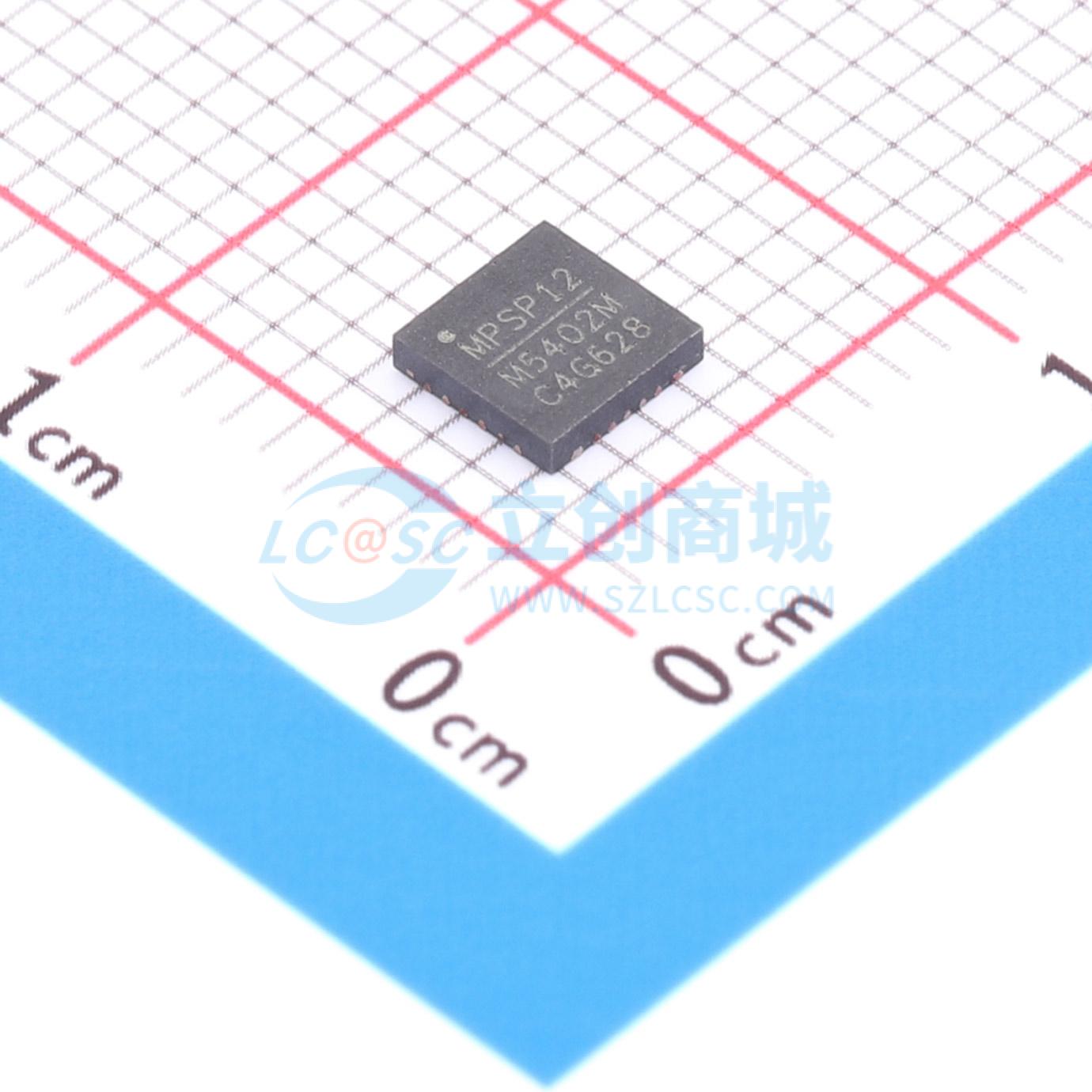

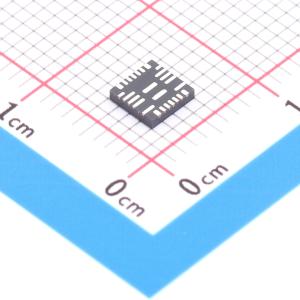

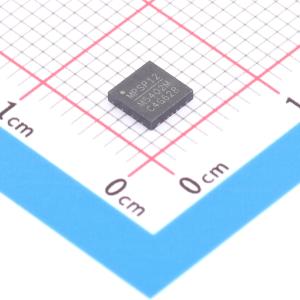

MP5402MGR-Z

5A，36V，频率可选降压转换器带智能双USB充电端口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP5402M是一款集成了单片降压开关模式转换器和两个USB电流限制开关的芯片。它支持宽输入电压范围（7V到36V）,固定5V输出电压,并具有出色的负载和线路调节性能。该芯片还支持USB专用充电端口（DCP）方案,包括BC1.2、分割模式和1.2V/1.2V模式。
品牌名称: MPS(芯源)
商品型号: MP5402MGR-Z
商品编号: C65837
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.09克(g)
网友设计参考: 同步整流降压方案

商品参数

商品概述

MP5402M集成了一个单片降压开关模式转换器、两个USB限流开关和一个充电端口识别电路。它能在较宽的输入电源范围内实现5A的连续输出电流，具有出色的负载和线性调整率。 USB开关的输出具有电流限制功能。两个USB端口均支持电池充电规范（BC1.2）的DCP方案、分压模式和1.2V/1.2V模式，无需用户额外操作。输出电压具有可编程的线路压降补偿功能。故障保护功能包括打嗝式限流、输出过压保护（OVP）和热关断（TSD）。 MP5402M所需的现成标准外部元件数量最少，采用QFN - 26（4mmx4mm）封装。

商品特性

电磁干扰（EMI）降低技术
7V至36V的宽工作输入电压范围
具有线路压降补偿的固定5V输出电压
精确的USB1/USB2输出电流限制
40mΩ/32mΩ低导通电阻（RDS(ON)）内部降压功率MOSFET
24mΩ/24mΩ低导通电阻（RDS(ON)）内部USB1/USB2功率MOSFET
350kHz/250kHz/150kHz频率可选
可编程线路压降补偿
输出过压保护
打嗝式限流
支持BC1.2的DCP方案、分压模式和1.2V/1.2V模式
USB、DP和DM的±8kV人体模型（HBM）静电放电（ESD）等级
采用QFN - 26（4mmx4mm）封装

应用领域

USB专用充电端口（DCP）
智能点烟器适配器
USB充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~36V
	输出电压	5V
	输出电流	5A
	开关频率	350kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	固定
