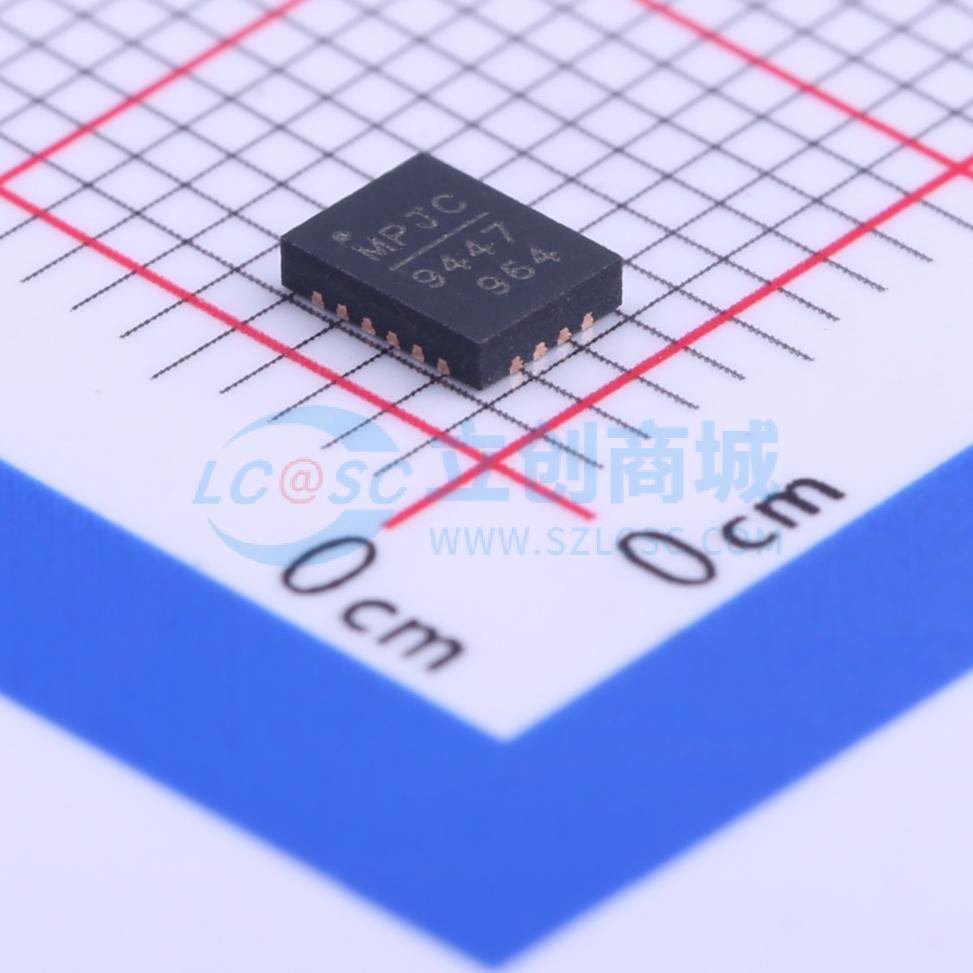

MP9447GL-Z

高效、快速瞬态响应、5A、36V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP9447GL-Z
商品编号: C65839
商品封装: QFN-25(3x4)
包装方式: 编带
商品毛重: 0.108克(g)
网友设计参考: MP9447GL-降压模块方案
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MP9447是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现5A的连续输出电流，并具有出色的负载和线性调节能力。它还能在宽输入电源和负载范围内提供快速的瞬态响应和良好的稳定性。MP9447在宽输出电流负载范围内高效运行。全面的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP9447所需的现成标准外部元件数量极少，采用节省空间的3mmx4mm、25引脚QFN封装。

商品特性

4.5V至36V宽工作输入范围
保证5A连续输出电流
内部65mΩ高端、30mΩ低端功率MOSFET
专有开关损耗降低技术
1.5%参考电压
可编程软启动时间
低压差模式
200kHz至650kHz开关频率
短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断
输出电压可在0.8V至0.9xVIN之间调节
采用3x4mm、25引脚QFN封装

应用领域

通用消费类USB电源
点烟器适配器
充电器电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	5A
	开关频率	200kHz~650kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
