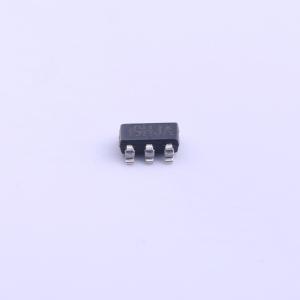

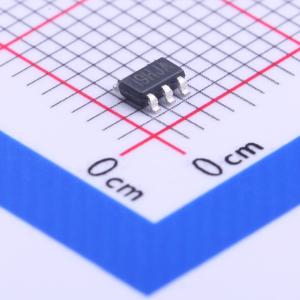

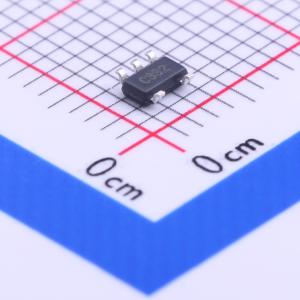

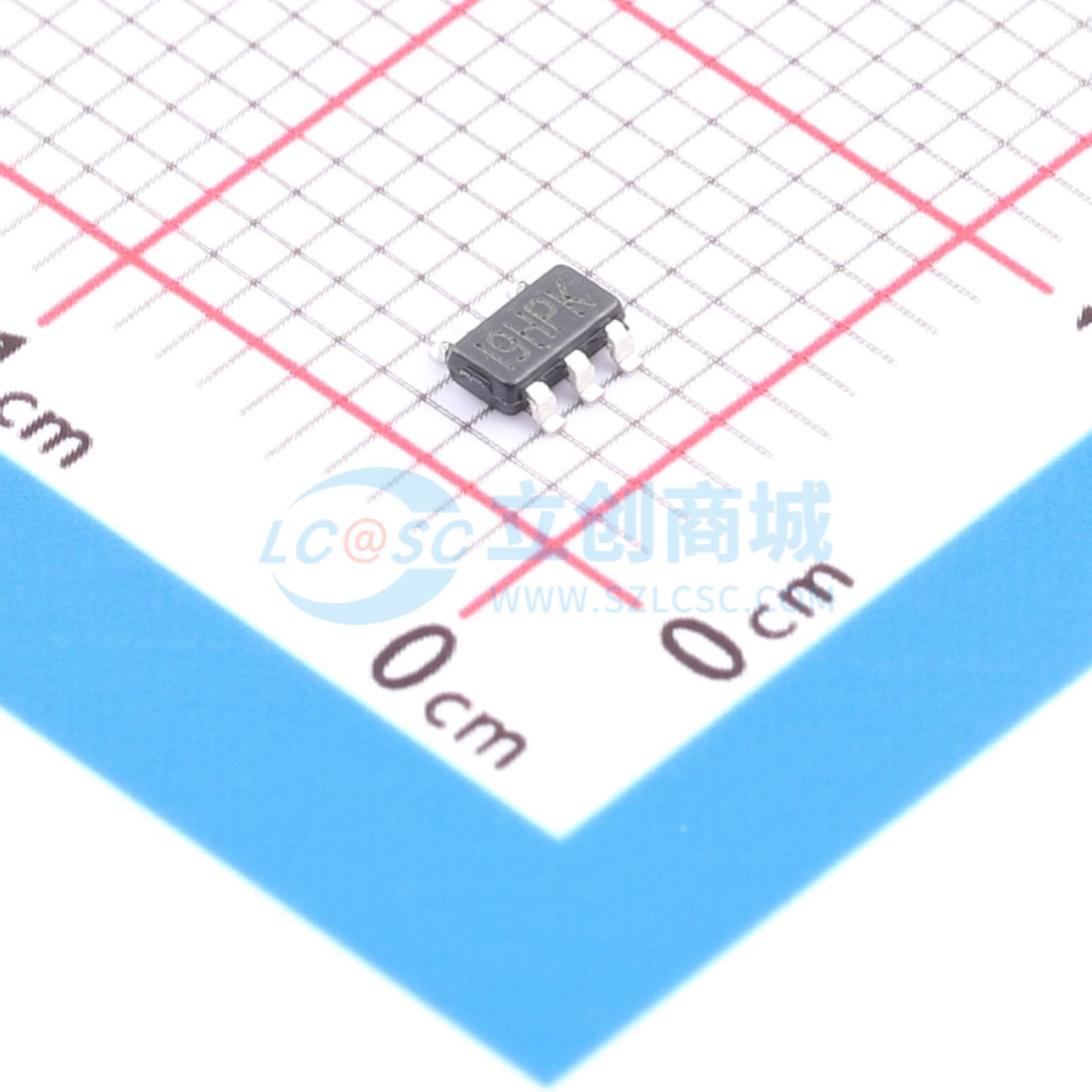

MP6901DJ-LF-Z
MP6901DJ-LF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6901DJ-LF-Z
- 商品编号
- C65838
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
MP6901是一款低压降二极管仿真IC，与外部开关配合使用，可替代高效反激式转换器中的肖特基二极管。该芯片将外部开关的正向压降调节至约70mV，并在电压变为负时立即将其关断。封装选项包括节省空间的TSOT23 - 5或SOIC - 8。
商品特性
- 可与标准和逻辑电平FET配合使用
- 符合能源之星1W待机要求
- VDD范围为8V至24V
- 70mV VDS调节功能
- 快速关断，总延迟最大20ns
- 400kHz开关频率
- 静态电流低于3mA
- 支持CCM、DCM和准谐振拓扑
- 支持高端和低端整流
- 在典型笔记本适配器中可节省高达1.5W的功率
应用领域
- 工业电源系统
- 分布式电源系统
- 电池供电系统
- 反激式转换器
