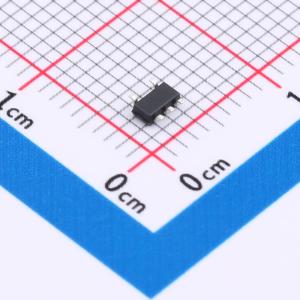

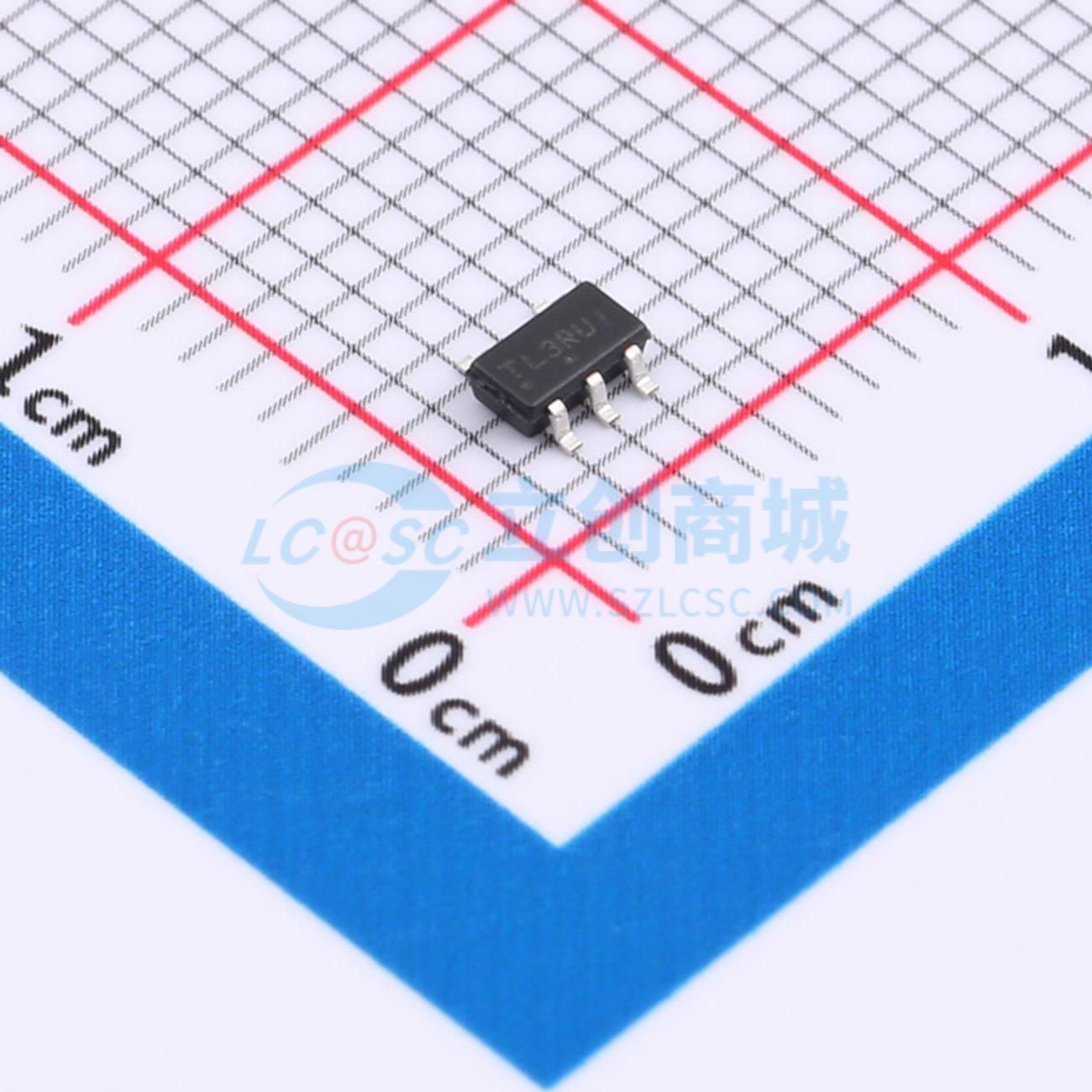

TL331SN4T3G
单通道、集电极开路、低功耗、宽电源范围比较器
SMT扩展库PCB免费打样
- 描述
- TL331是一款集电极开路的低功耗比较器，专为在宽电源电压范围内工作而设计，单电源供电范围为2 V至36 V，双电源供电范围为±1 V至±18 V。即使采用单电源供电，其输入共模电压范围也包含地电位。TL331采用节省空间的TSOP - 5封装，也有符合汽车应用标准的版本。
- 品牌名称
- onsemi(安森美)
- 商品型号
- TL331SN4T3G
- 商品编号
- C604824
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.0465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 300ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | DTL；TTL；CMOS；ECL | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA |
商品概述
TL331是一款集电极开路的低功耗比较器，专为在宽电源电压范围内工作而设计，单电源供电范围为2 V至36 V，双电源供电范围为±1 V至±18 V。即使采用单电源供电，其输入共模电压范围也包含地电位。TL331采用节省空间的TSOP - 5封装，也有符合汽车应用标准的版本。
商品特性
- 宽单电源电压范围或双电源供电
- 低电源电流：典型值0.5 mA
- 低输入偏置电流：典型值25 nA
- 低输入失调电流：典型值±5 nA
- 低输入失调电压：典型值±2 mV
- 输入共模电压范围包含地电位
- 低输出饱和电压：I₀ = 4 mA时典型值为150 mV
- 差分输入电压范围等于电源电压
- 与TTL、DTL、ECL、CMOS器件兼容
- TL331V适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准，具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
