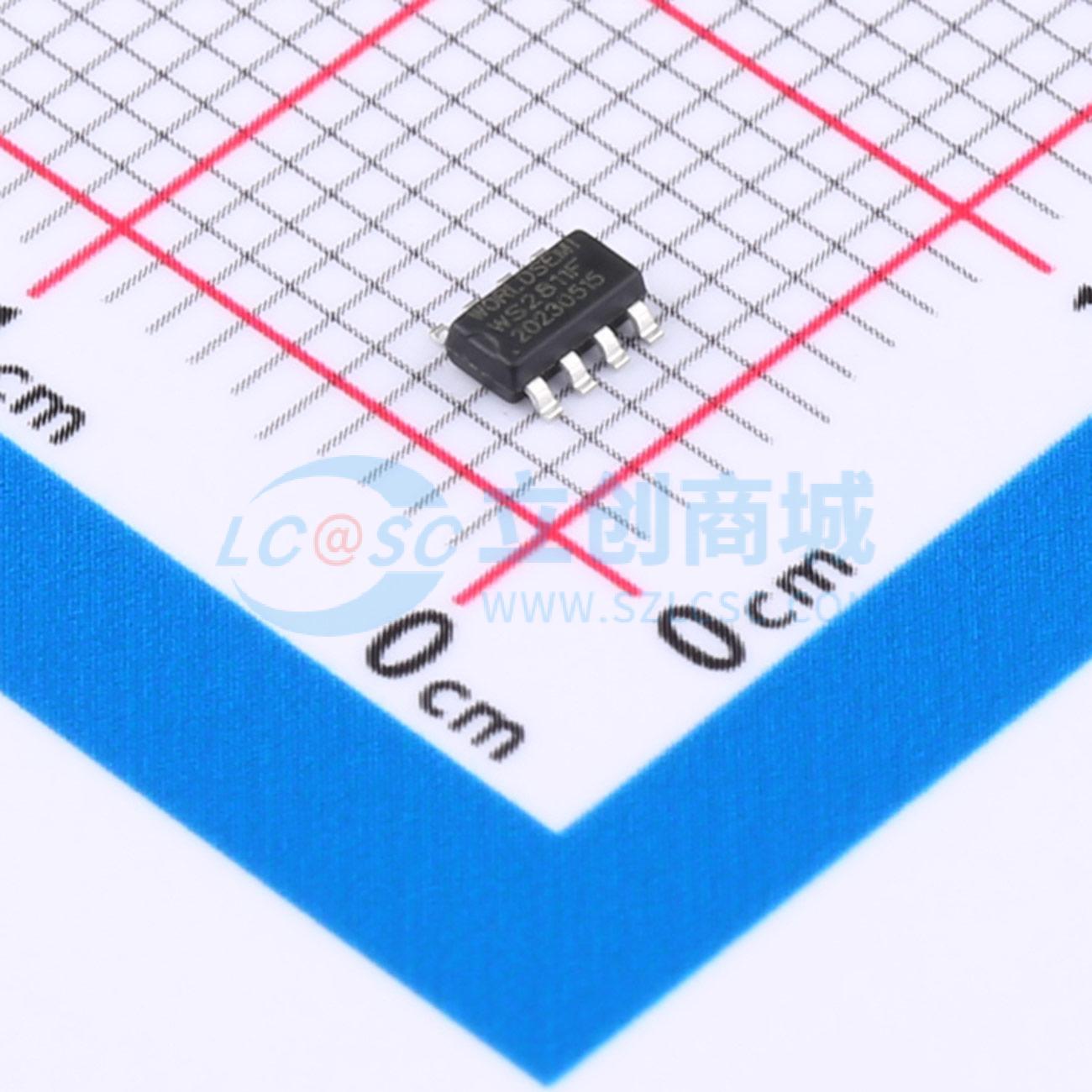

WS2811F

WS2811是专为LED驱动电路设计的三路输出通道IC。其内部包括智能数字端口数据锁存器和信号整形放大驱动电路。还包括一个精密内部振荡器和一个12V可编程恒流输出驱动。为了减少电源纹波，三个输出通道设计有延时开启功能。

IC使用单线NZR通信模式。芯片上电复位后，DIN端口从控制器接收数据，第一个IC收集最初的24位数据然后发送到内部数据锁存器，其他通过内部信号整形放大电路整形的数据则通过DO端口发送到下一个级联IC。每次传输后，信号减少24位。IC采用自动整形传输技术，使得芯片级联数量不受信号传输限制，仅依赖于信号传输速度。

IC的数据锁存器根据接收到的24位数据在OUTR、OUTG、OUTB端口产生不同占空比的信号。当DIN端口输入一个复位信号时，所有芯片同步将接收到的数据发送到每个段。复位信号结束后，它会再次接收新数据。在接收到新的复位信号之前，OUTR、OUTG、OUTB端口的控制信号保持不变。IC将刚刚接收到的PWM数据发送到OUTR、OUTG、OUTB端口，在接收到一个持续时间超过280μs的低电压复位信号后。

• OUTR、G、B 和 DOUT 端口耐压 20V，DIN 端口耐压 9.5V。
• 内置电压调节器，当电源低于 24V 时，只需在 VDD 引脚上添加一个电阻。
• 内置电阻，DIN 和 DOUT 端口具有过压保护。当短路到 24V 时，短时间内不会烧毁。
• 256 级灰度可调，扫描频率为 4kHz。
• 内置信号整形电路，确保波形失真在波形重塑后传递到下一个驱动器时不累积。
• 内置上电复位电路和掉电复位电路。
• 单线传输级联端口信号。
• 任意两点间距离小于 4 米的信号传输无需增加电路。
• 当刷新率为 30fps 时，级联数至少为 1024 像素。
• 以 800Kbps 的速度发送数据。

• LED全彩装饰照明，如LED灯串、LED灯带、LED模组等
• 室内/室外LED视频或异形屏
• LED消费电子产品
• 各种LED照明产品
