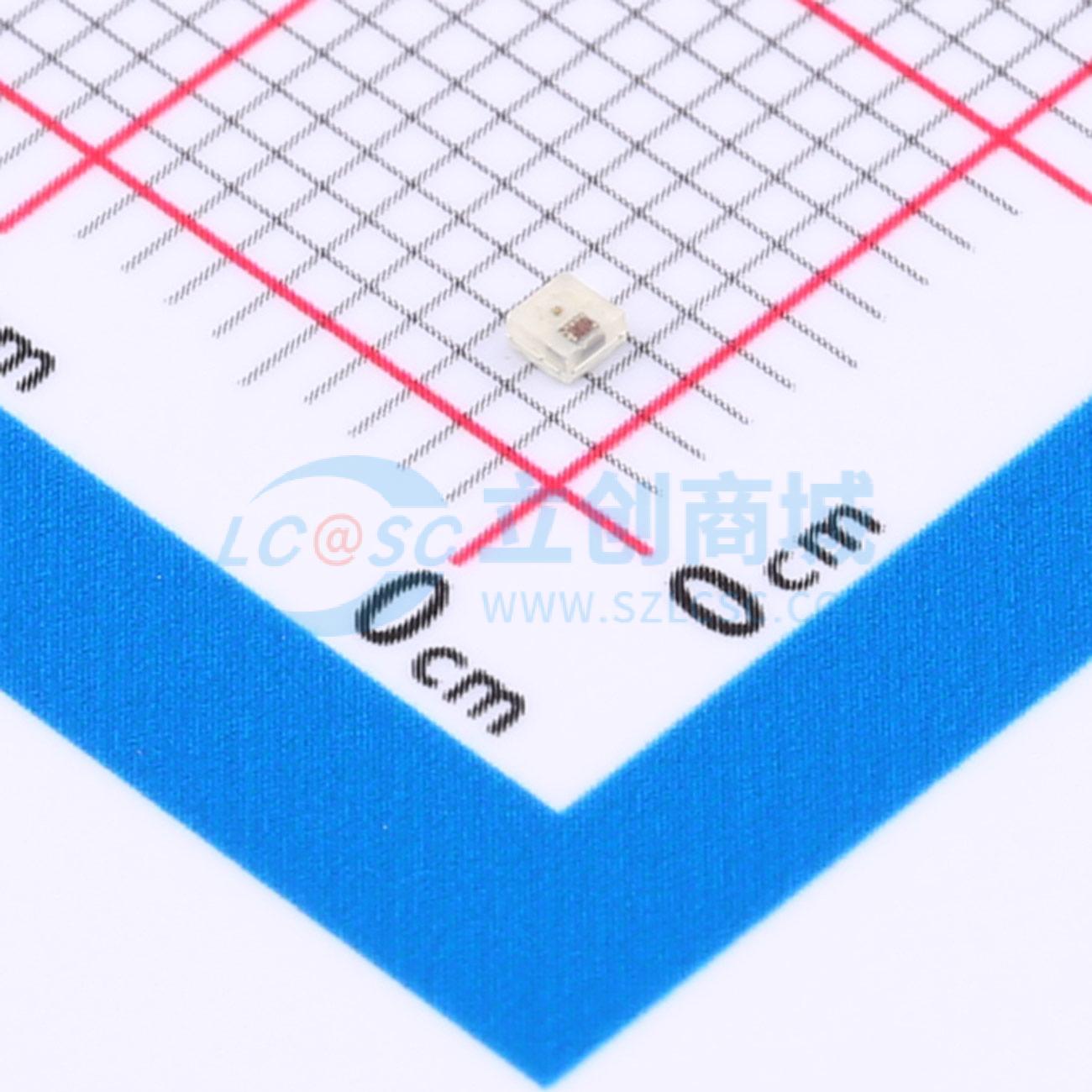

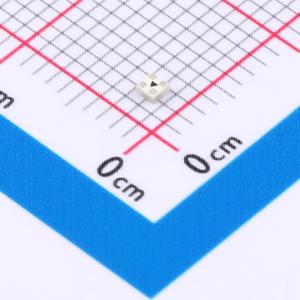

WS2812E-1313

WS2812系列产品是集控制电路与发光电路于一体的智能外控LED光源，每个元件为一个像素点。像素点内部包含智能数字接口、数据锁存、信号整形放大驱动电路，以及高精度内部振荡器和可编程定电流控制部分，有效保证像素点光的颜色高度一致。数据协议采用单线归零码通讯方式，像素点上电复位后，DIN端接收控制器数据，首个24bit数据被第一个像素点提取并锁存，剩余数据经整形放大后通过DO端口转发给下一个级联像素点，每经过一个像素点，信号减少24bit。像素点采用自动整形转发技术，级联个数仅受信号传输速度限制。280μs以上的RESET时间，出现中断也不会误复位，可支持更低频率、性价比更高的MCU。LED具有低电压驱动、环保节能、亮度高、角度大、一致性好、超低功率及超长寿命等优点，控制电路集成于LED上，使电路更简单、体积小、安装简便。

• IC控制电路与LED点光源共用一个电源。
• 控制电路与RGB芯片集成在一个1313封装的元器件中，构成一个完整的外控像素点。
• IC内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
• IC内置上电复位和掉电复位电路。
• 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
• 单行级联接口，能通过一根信号线完成数据的接收与解码。
• 任意两点传输距离在不超过2米时无需增加任何电路。
• 当刷新速率30帧/秒时，级联数不小于1024点。
• 数据发送速度可达800Kbps。
• 光的颜色高度一致，性价比高。
• 驱动IC内部集成滤波电容及反接保护，LED外部可以不需要任何元件。

• LED显示屏（透明屏，像素屏，异形屏）
• 各种电子产品。
