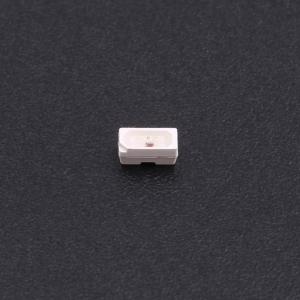

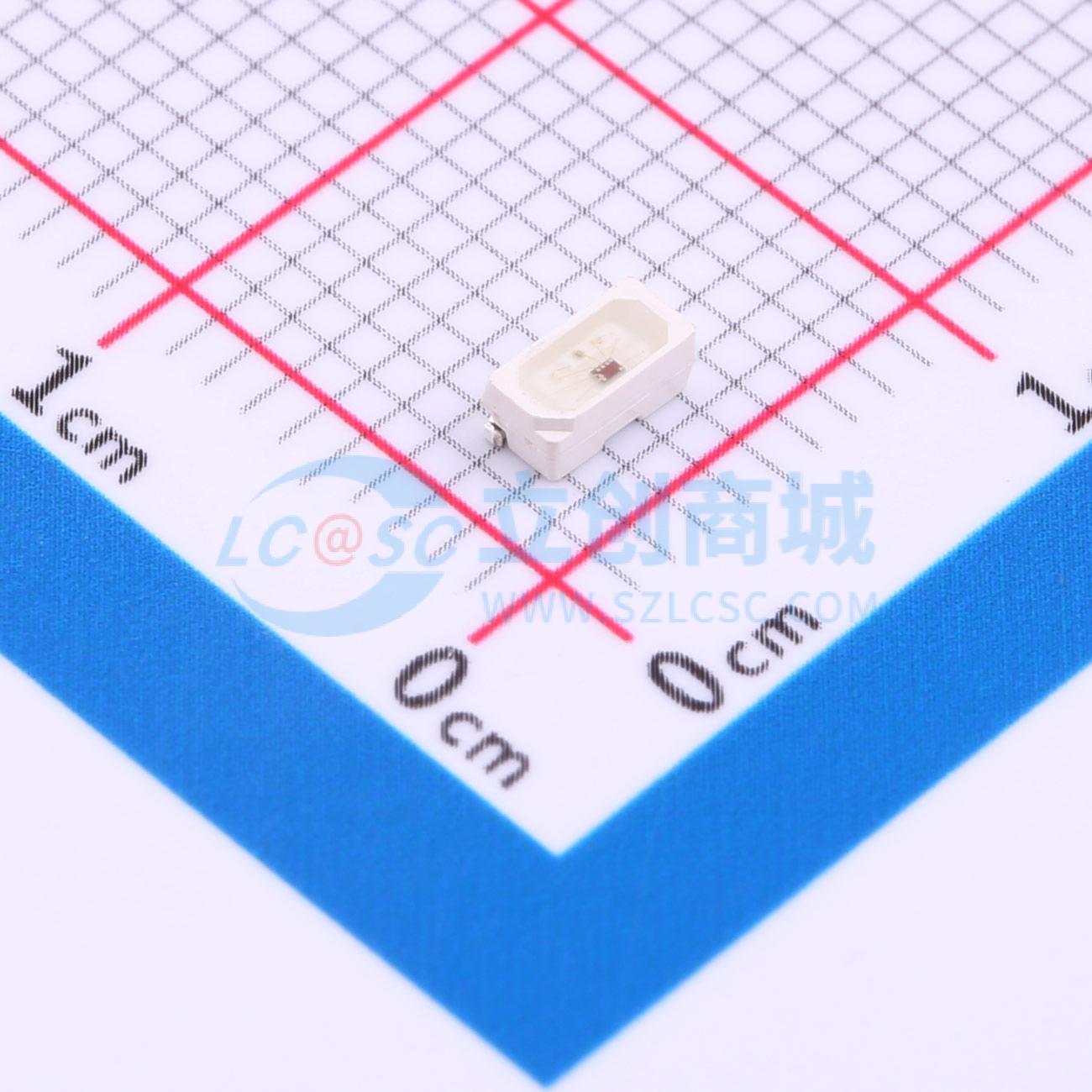

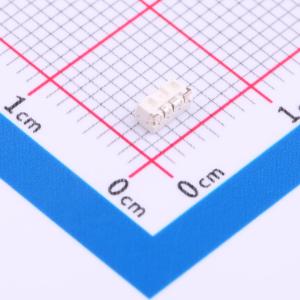

WS2812E-4020
智能外控集成LED光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD灯珠 侧发光，高性价比
- 品牌名称
- worldsemi
- 商品型号
- WS2812E-4020
- 商品编号
- C5446701
- 商品封装
- SMD-4P,4x2mm
- 包装方式
- 编带
- 商品毛重
- 0.081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 449nm~454nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 5V | |
| 静态电流 | 0.6mA | |
| 长度 | 4mm | |
| 宽度 | 2mm |
| 属性 | 参数值 | |
|---|---|---|
| 高度 | 1.65mm | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 发光强度-红 | 260mcd~380mcd | |
| 发光强度-绿 | 850mcd~1200mcd | |
| 发光强度-蓝 | 90mcd~130mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2812E-4020是一款将控制电路与发光电路集成于一体的智能外控LED光源，每个元件即构成一个像素点。该像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路，以及高精度内部振荡器和可编程恒流控制单元，有效确保了光色高度一致。数据协议采用单线归零码通信方式。像素点上电复位后，其DIN端接收来自控制器的数据；最先送达的24位数据由第一个像素点提取并存入内部数据锁存器，剩余数据经内部整形处理电路整形放大后，通过DO端口转发输出给下一个级联的像素点，每经过一个像素点，信号便减少24位。像素点采用自动整形转发技术，使得级联数量不受信号传送限制，仅受限于信号传输速度要求。端口扫描频率高达2KHz，即使在高速摄像头捕捉下也不会出现闪烁现象，非常适合高速移动产品的应用。RESET时间大于280微秒，即使出现中断也不会引发误复位，可支持频率更低、成本更优的MCU。LED具备低电压驱动、环保节能、亮度高、散射角度大、一致性好、功耗超低及寿命超长等优点。将控制电路集成于LED之上，使得电路设计更简洁、体积更小、安装更便捷。
商品特性
- 控制电路与LED点光源共用同一电源。
- 控制电路与RGB芯片集成于4020封装内，构成完整的外控像素点。
- 内置信号整形电路，每个像素点接收信号后均进行波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- 每个像素点的三基色均可实现256级亮度调节，完成1677万种颜色的全真色彩显示。
- 端口扫描频率为2KHz。
- 采用串行级联接口，仅需一根信号线即可完成数据的接收与解码。
- 在刷新速率30帧/秒时，级联点数不少于1024点。
- 数据发送速度可达800Kbps。
- 光色一致性高，性价比优越。
应用领域
- 消费性电子产品
- LED灯饰亮化工程
- 电脑及周边设备
- 游戏设备
- 各类电器设备
