WS2813A-V2

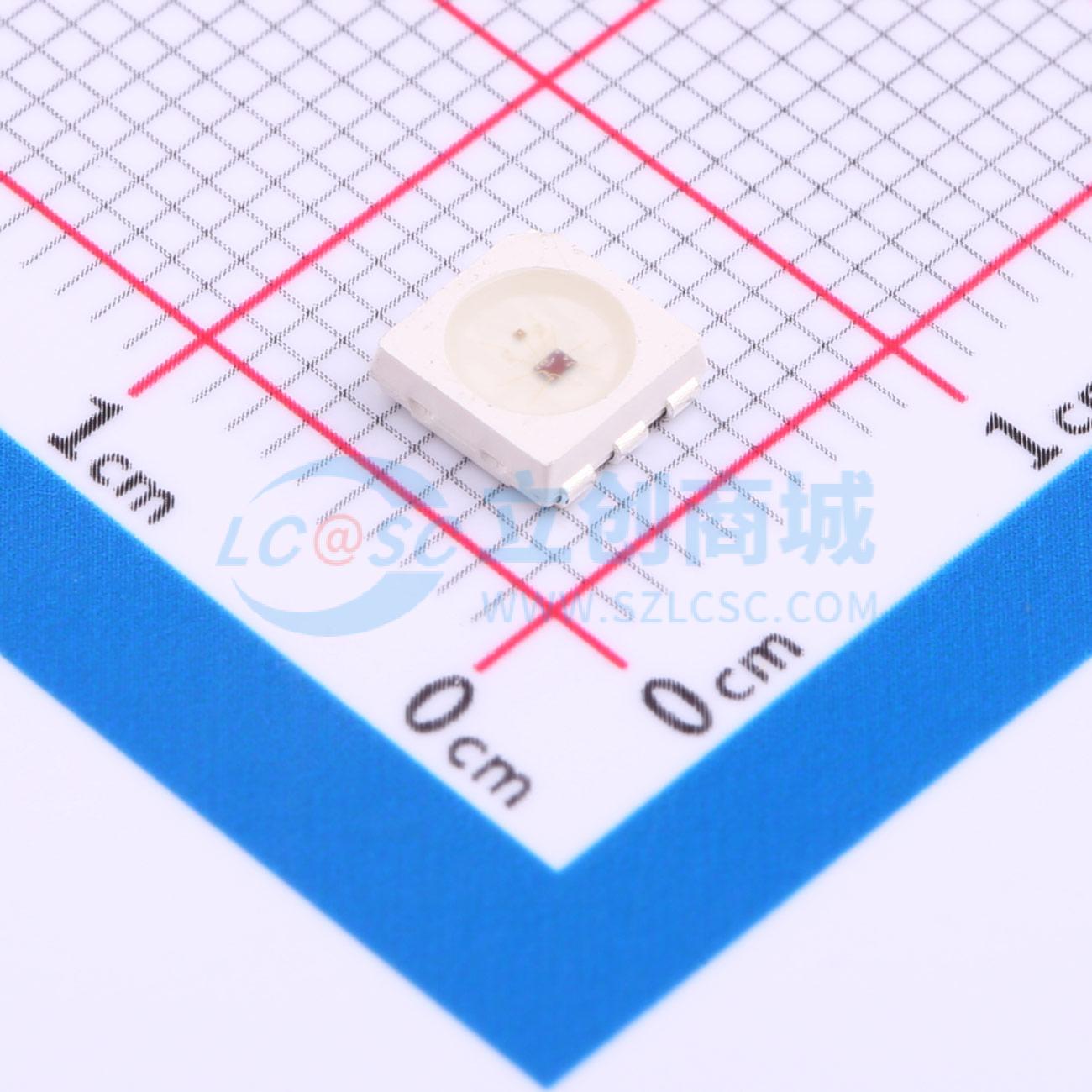

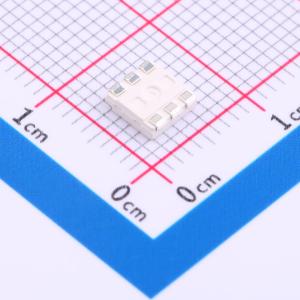

WS2813A-V2是一款集成了控制电路与发光电路的智能外控LED光源。其外形与一个5050 LED灯珠相同，每个元件即为一个像素点。像素点内部集成了智能数字接口数据锁存信号整形放大驱动电路、防反接电路，以及高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。该器件支持双路信号传输，在单个像素点损坏的情况下，不影响整体色彩的显示。数据协议采用单线归零码的通讯方式。像素点上电复位后，通过DIN端接收来自控制器的数据，最先到达的24位数据被第一个像素点提取并锁存，剩余数据经过内部整形处理电路整形放大后，通过DO端口转发输出给下一个级联的像素点，每经过一个像素点，信号减少24位。像素点采用自动整形转发技术，使得级联数量不受信号传送的限制，仅受限于信号传输速度要求。其端口扫描频率高达2KHz，在高清摄像头的捕捉下也不会出现闪烁现象，非常适合高速移动产品的使用。RESET时间大于280μs，即使出现中断也不会引起误复位，可以支持频率更低、价格更经济的MCU。

• 所有元件集成在5050封装中，无需任何其他外围元件即可构成一个完整的外控像素点。
• 具备智能反接保护功能，5V电源接反时不会损坏元器件。
• 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，确保线路波形畸变不会累加。
• 每个像素点的三基色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
• 端口扫描频率为2KHz。
• 采用串行级联接口，能通过一根信号线完成数据的接收与解码。
• 支持断点续传功能，通过额外增加一路信号线实现双路信号传输，在单个像素点损坏的情况下，不影响整体显示效果。
• 任意两点传输距离在不超过5米时无需增加任何电路。
• 当刷新速率为30帧/秒时，级联数不小于1024点。
• 数据发送速度可达800Kbps。
• 采用大尺寸发光芯片，具备超高亮度；光的颜色高度一致，性价比高。
• 外围不需要包含电容在内的任何电子元器件。

• 消费性电子产品
• LED灯饰亮化
• 电脑及周边设备、游戏设备、各种电器设备
