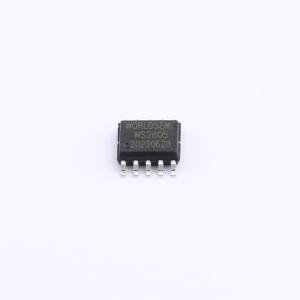

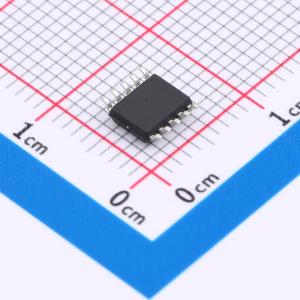

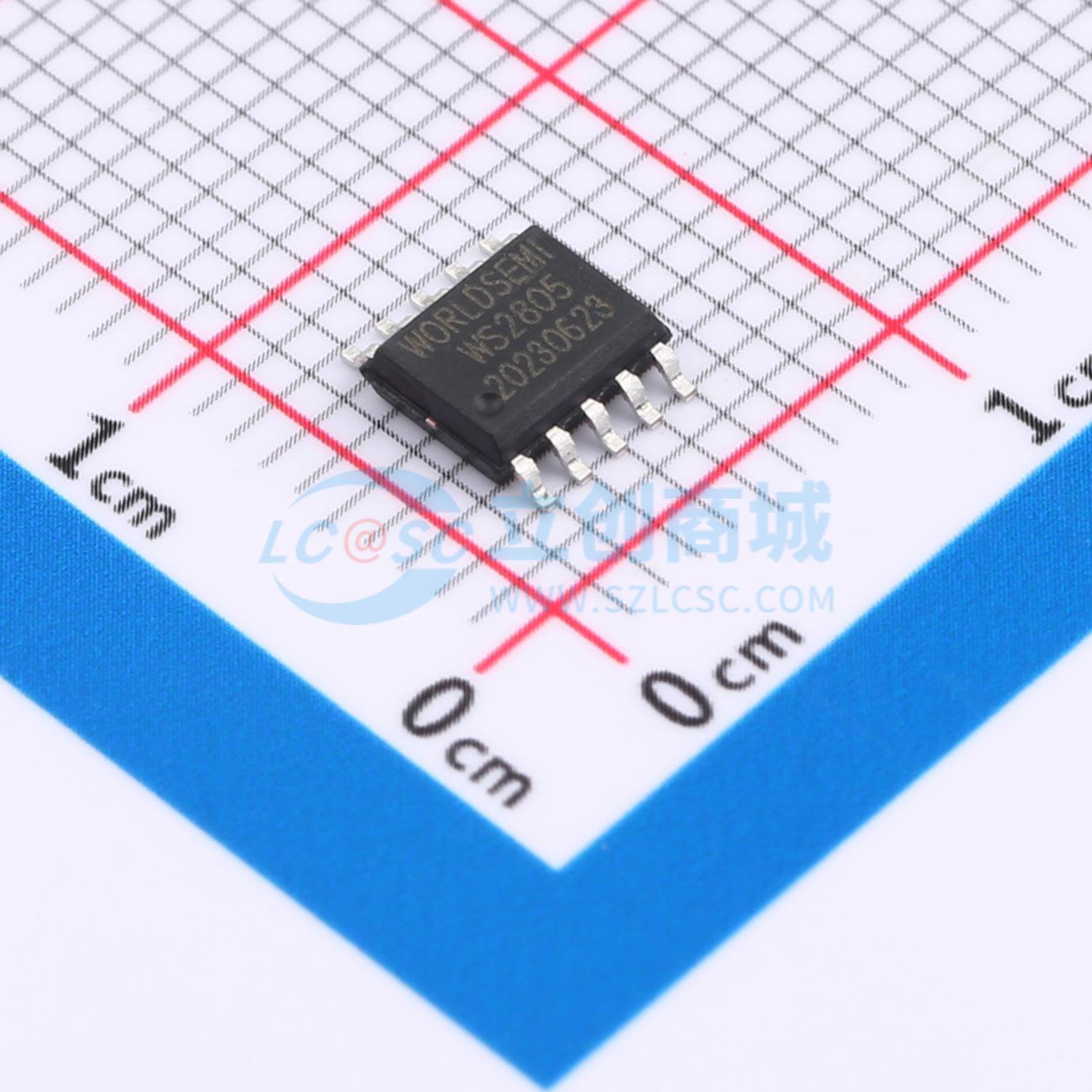

WS2805
单线路、256 级灰度、5 通道恒流 LED 驱动 IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RGBWW，断点续传
- 品牌名称
- worldsemi
- 商品型号
- WS2805
- 商品编号
- C5446697
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.5V~5.7V | |
| 开关频率 | 800kHz | |
| 通道数 | 5 | |
| 输出电压 | 20V | |
| 输出电流 | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
该器件是一款五通道LED驱动控制专用电路，内部集成了智能数字接口数据锁存、信号整形放大驱动电路、高精度内部振荡器以及20V高压可编程恒流输出驱动器。为降低电源纹波，其OUTR、G、B、W1、W2通道具备延时导通功能，可在帧刷新时有效抑制电路纹波。该芯片采用单线归零码通信协议。上电复位后，通过DIN1端口接收来自控制器的数据流，首个芯片提取并锁存最先到达的40位数据，剩余数据经内部整形放大后通过DO端口转发至下级联芯片，每经过一级，信号减少40位。其自动整形转发技术使得级联数量不受信号传输限制，仅受传输速率制约。内部数据锁存器根据接收到的40位数据，在OUTR、G、B、W1、W2控制端生成相应占空比的PWM信号。当DIN端输入低电平复位信号时，所有芯片同步将锁存数据输出至对应引脚；复位结束后，芯片重新开始接收数据。在接收到下一个复位信号前，各输出引脚保持原有状态。提供SOP-10封装。
商品特性
- OUTR、G、B、W1、W2端口耐压20V，DIN及DOUT端口耐压24V。
- 芯片内置稳压管，24V以下电源端只需串联电阻至VDD引脚，无需外接稳压管。
- 芯片内置电阻，DIN及DOUT端口具备过压保护功能，短接至24V不会导致损坏。
- 内置信号整形电路，任一芯片接收信号后均经波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- PWM控制端支持256级灰度调节，扫描频率为4kHz。
- 采用串行接口级联，仅需一根信号线即可完成数据的接收与解码。
- 支持断点续传功能，单个芯片损坏不影响整体显示效果。
- 任意两点间传输距离在5米以内无需额外电路。
- 在30帧/秒的刷新速率下，级联点数不少于1024点。
- 数据发送速率可达800kbps。
应用领域
- LED点光源
- LED发光字灯串
- LED模组
- LED软灯条与硬灯条
- LED护栏管
- 电子产品与电器设备的装饰灯
- 其他各类LED灯饰产品
