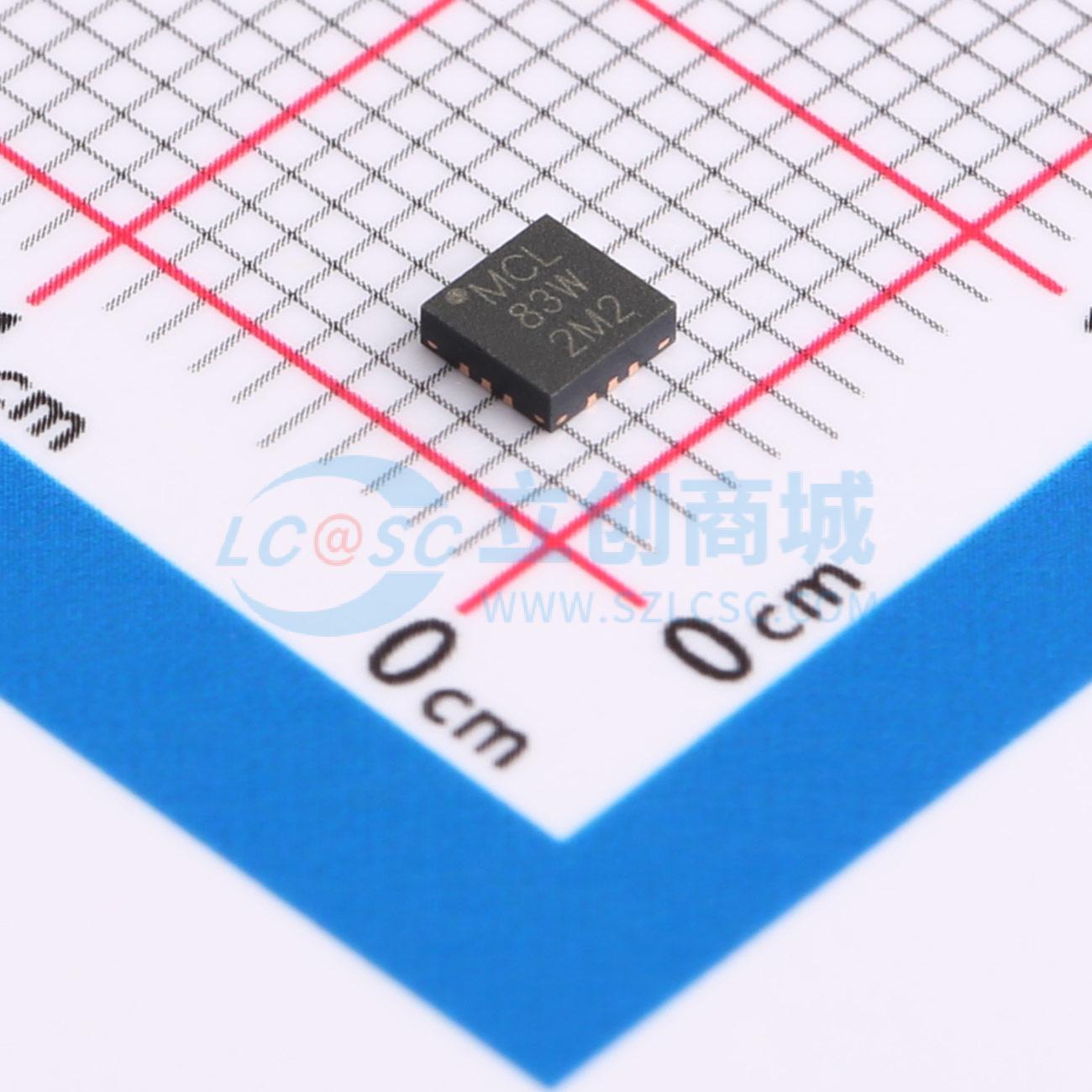

温馨提醒：图片仅供参考，商品以实物为准
LHA-83W+
超宽带高动态范围单片射频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LHA-83W+ (RoHS合规) 是一款使用PHEMT技术制造的先进宽带放大器，提供极高的动态范围和出色的增益平坦度。它具有良好的输入和输出回损，并且在广泛的频率范围内具有优异的热性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- LHA-83W+
- 商品编号
- C5445177
- 商品封装
- VQFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 50MHz~8GHz | |
| 增益 | 12.5dB | |
| 噪声系数 | 4.9dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8.5V~9.5V | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| IP3 | 35.1dBm |
商品概述
LHA - 83W+（符合RoHS标准）是一款采用PHEMT技术制造的先进宽带放大器，在宽频率范围内具有极高的动态范围和出色的增益平坦度。此外，LHA - 83W+在宽频率范围内具有良好的输入和输出回波损耗。LHA - 83W+采用3×3 mm、12引脚的MCLP封装，具有非常好的热性能。
商品特性
- 超宽带，0.05 - 8GHz
- 出色的增益平坦度，典型值为16.8±2.4dB
- 高线性度，P1dB为+23.3 dBm，OIP3为+35.1 dBm
- 强大的ESD性能（1B类）
应用领域
- WiFi
- WLAN
- LTE
- WiMAX
- S波段雷达
- C波段卫星通信
