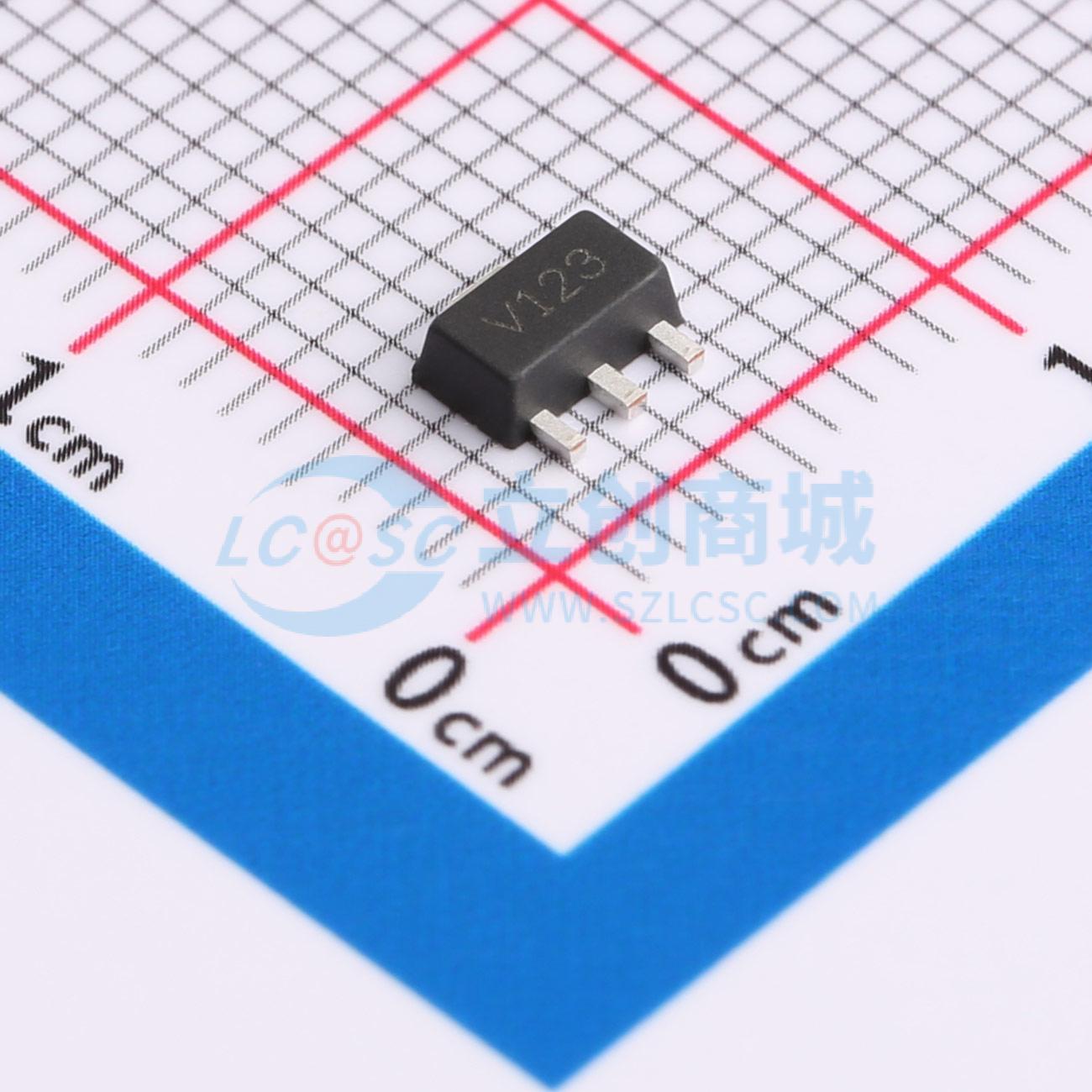

温馨提醒：图片仅供参考，商品以实物为准

GVA-123+

超宽带平坦增益单片放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GVA-123+ 是一款超宽带单片放大器，覆盖 0.01 至 12 GHz 的频率范围，具有优异的增益平坦度（±0.7 dB，0.05-8 GHz）和低相位噪声（-169 dBc/Hz @ 10 KHz）。它适用于基站基础设施、测试仪器、卫星通信等领域。
品牌名称: Mini-Circuits
商品型号: GVA-123+
商品编号: C5445200
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

GVA-123+（符合RoHS标准）是一款采用砷化镓异质结双极晶体管（GaAs HBT）技术制造的先进超宽带放大器，在宽频率范围内具有出色的增益平坦度。此外，GVA-123+在该频率范围内具有良好的输入和输出回波损耗，无需外部匹配元件。引脚镀层为镍上镀锡银。它具有批次间可重复的性能，采用SOT-89封装，散热性能极佳。

商品特性

超宽带性能
出色的增益平坦度，±0.7 dB，0.05 - 8 GHz
增益，2 GHz时典型值为16.9 dB
出色的回波损耗，2 GHz时典型值为20 dB
低附加相位噪声，典型值为-169 dBc/Hz @10 KHz
无需外部匹配元件的宽带特性
适用于低相位噪声应用

应用领域

基站基础设施
测试仪器
多点多信道分布式系统（MMDS）与无线局域网
长期演进（LTE）卫星通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	10MHz~12GHz
	增益	7.1dB
	噪声系数	-
	工作电压	4.8V~5.2V

	属性	参数值
	工作电流	52mA
	工作温度	-40℃~+85℃
	输入回波损耗	23.8dB
	输出回波损耗	23.5dB
	IP3	29.9dBm
