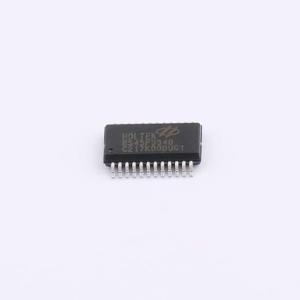

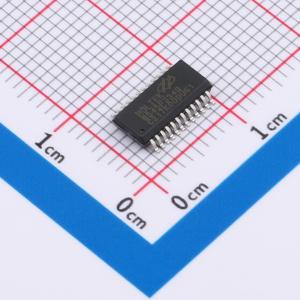

BS45F3340-24SSOP

该单片机是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机，内置接近感应和触控按键功能。 在存储器特性方面，Flash 存储器可多次编程的特性给用户提供了较大的方便。此外，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。 在模拟特性方面，该单片机包含一个多通道 A/D 转换器，一个接近感应电路主要包含两个运算放大器和一个比较器，以及一个双通道的灌电流发生器。在内部定时器方面，带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建 UART 接口，为设计者提供了一个易与外部硬件通信的方法。内部看门狗定时器和低电压复位等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。 该单片机提供内部高速和低速振荡器功能选项，可灵活应用于不同程序。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。 外加 I/O 使用灵活，时基功能和触控按键等其它特性，使该单片机可以广泛应用于接近感应应用产品中。

• CPU 特性：
  • 工作电压：fSYs = 8MHz 时，1.8V ~ 5.5V
  • ΔVDD = 5V，系统时钟为 8MHz 时，指令周期为 0.5μs
  • 提供暂停和唤醒功能，以降低功耗
  • 振荡器类型：内部高速 8MHz RC – HIRC；内部低速 32kHz RC – LIRC
  • 多种工作模式：快速、低速、空闲和休眠
  • 内部集成的振荡器无需外接元件
  • 所有指令都可在 1 或 2 个指令周期内完成
  • 查表指令
  • 61 条功能强大的指令系统
  • 6 层堆栈
  • 位操作指令
• 周边特性：
  • Flash 程序存储器：4K × 16
  • RAM 数据存储器：192 × 8
  • True EEPROM 存储器：32 × 8
  • 4 个触控按键功能 – 完全集成而无需外接元件
  • 看门狗定时器功能
  • 20 个双向 I/O 口
  • 1 个与 I/O 口共用的外部中断引脚
  • 2 个定时器模块用于时间测量、比较匹配输出、PWM 输出及单脉冲输出功能
  • 双时基功能，可提供固定时间的中断信号
  • 全双工/半双工通用异步收发器接口 – UART
  • 8 个外部通道 12-bit 分辨率的 A/D 转换器，具有温度传感器和内部参考电压 VR
  • 红外线 LED 恒定电流驱动电路(最大驱动电流 384mA)
  • 接近感应接收电路：两个运算放大器；一个比较器
  • 低电压复位功能
  • 封装类型：16-pin QFN，16-pin NSOP，24-pin SSOP
