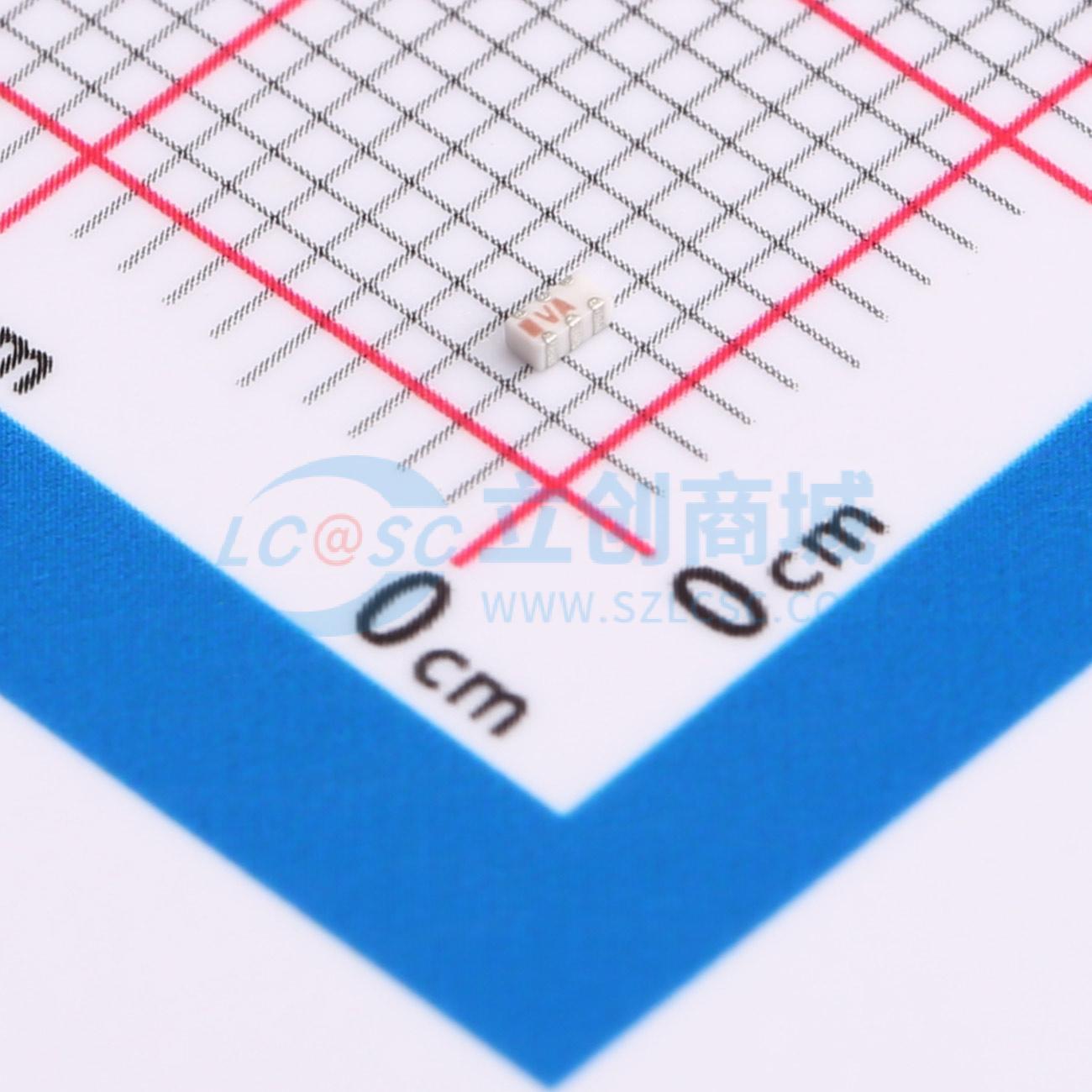

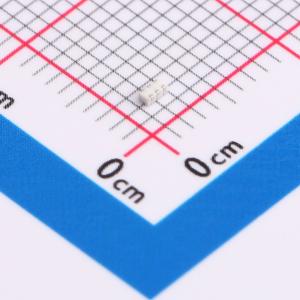

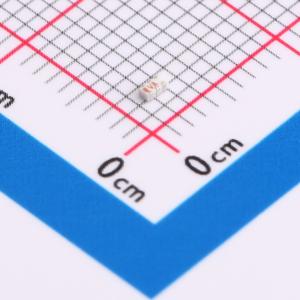

HFCW-6600+
陶瓷高通滤波器，50Ω，7200 - 20000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高通滤波器，通带范围为7200 MHz至20000 MHz，可支持多种应用。由于采用了精心设计的布局，该滤波器在宽带范围内具有良好的插入损耗。它采用0603陶瓷外形封装，带有环绕式端接，非常适合密集的PCB布局。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCW-6600+
- 商品编号
- C5445181
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | 6.8GHz | |
| 绝对带宽 | 7.2GHz~20GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 44dB；42dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
HFCW - 6600+ 是一款高通滤波器，通带范围为 7200 MHz 至 20000 MHz，可支持多种应用。由于采用了精心设计的布局，该型号在宽频带上具有良好的插入损耗。滤波器采用小巧的 0603 陶瓷封装，带有环绕式端接，非常适合密集 PCB 布局。
商品特性
- 低损耗，典型值为 1 dB
- 回波损耗，典型值为 9 dB
- 阻带抑制，典型值为 44 dB
- 尺寸小，0603（0.063" x 0.032" x 0.024"）
应用领域
- 测试和测量设备
- 回程无线电系统
