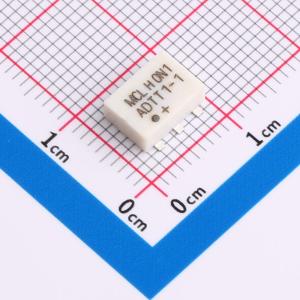

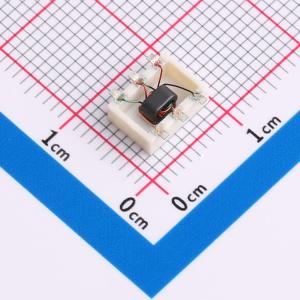

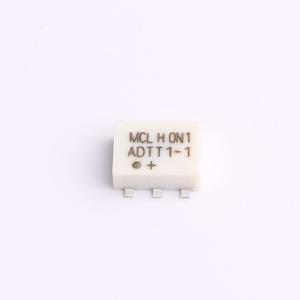

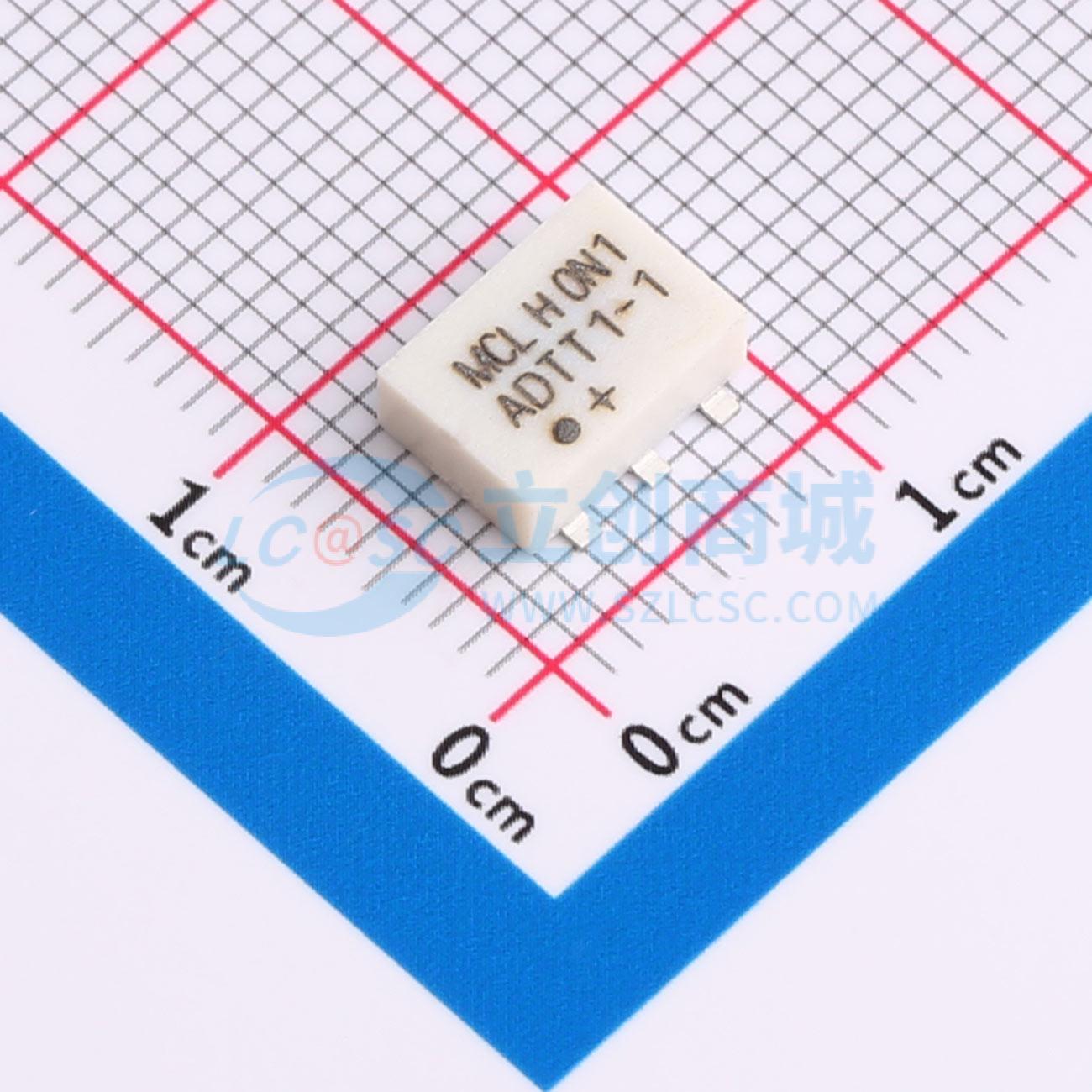

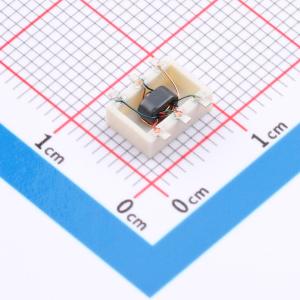

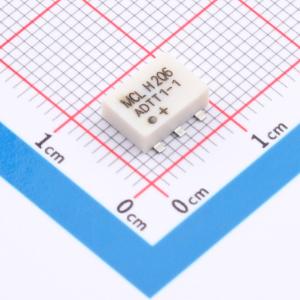

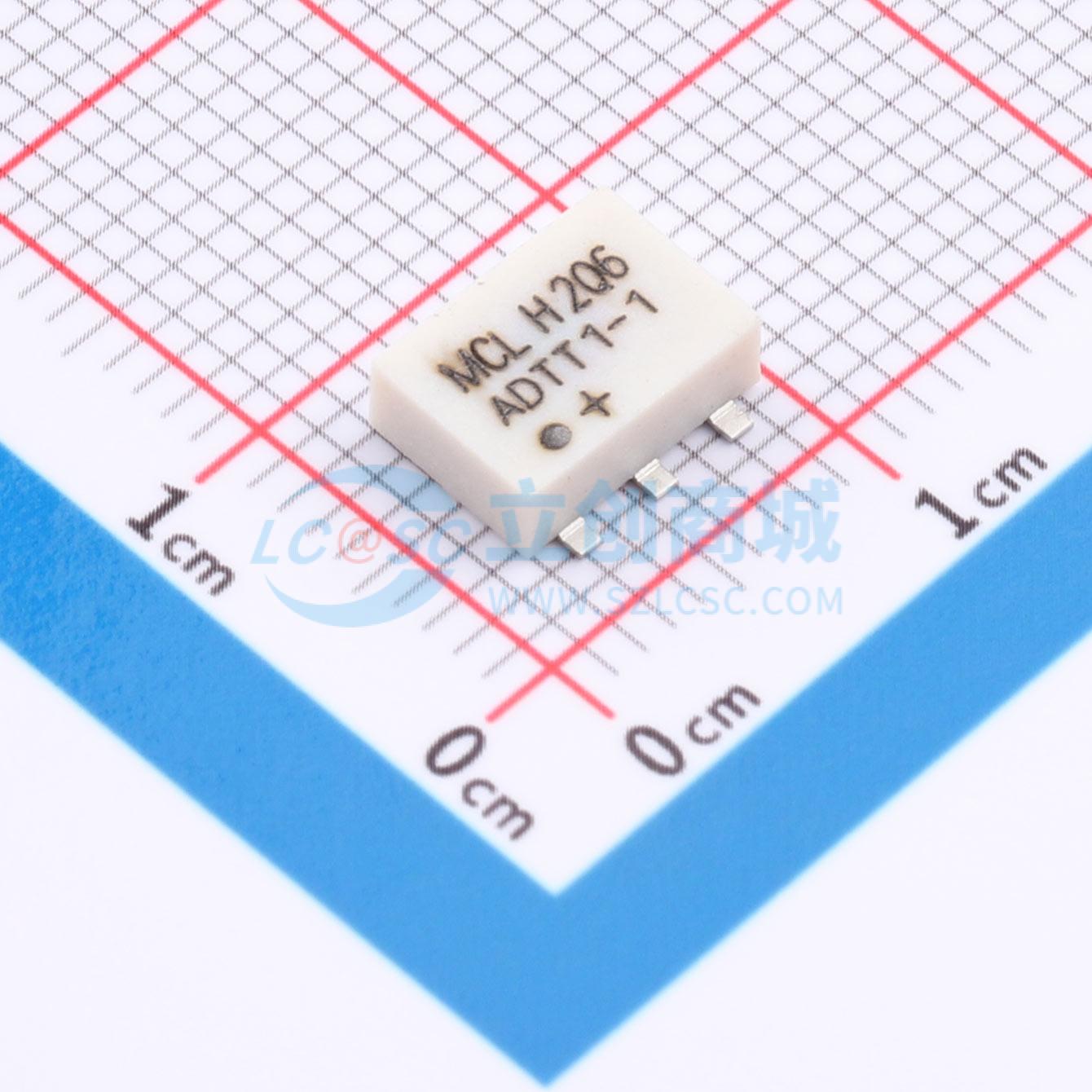

ADTT1-1+
表面贴装射频变压器，50Ω，0.3至300MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于射频应用的50Ω表面贴装巴伦，频率范围从0.3MHz到300MHz，具有良好的回波损耗和幅度不平衡性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADTT1-1+
- 商品编号
- C5445188
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.306克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 300kHz~300MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 2° | |
| 幅度差(最大值) | 0.15dB | |
| 回波损耗(最小值) | 18dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 良好的回波损耗，在1 dB带宽内为18 dB
- 优异的幅度不平衡度，在1 dB带宽内典型值为0.15 dB，相位不平衡度在1 dB带宽内典型值为1度
- 可水洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- baluns
