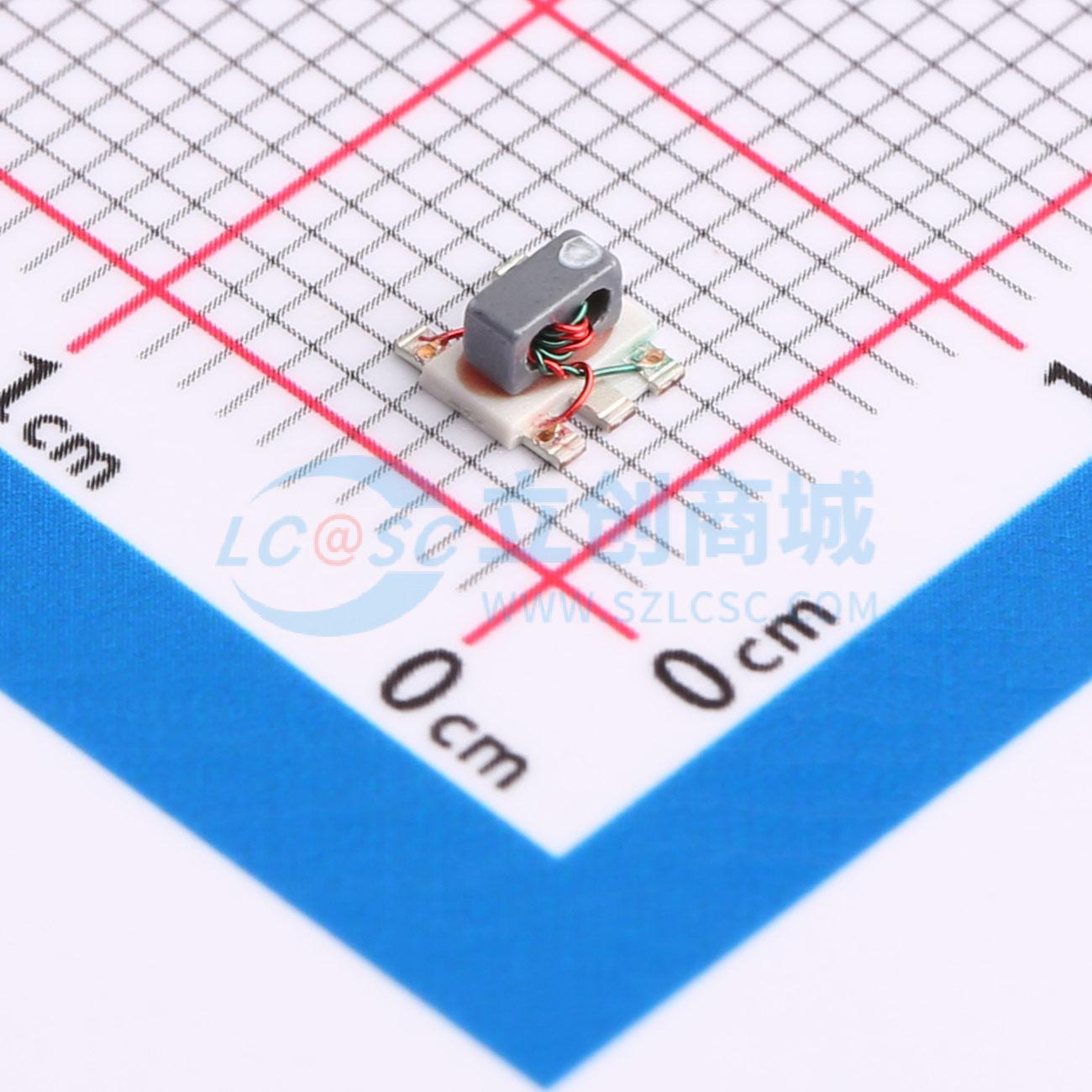

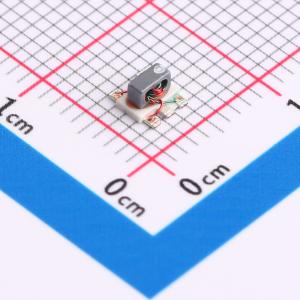

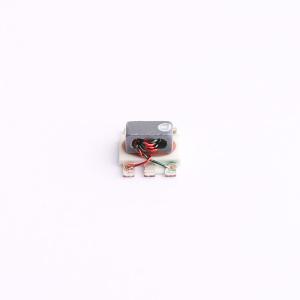

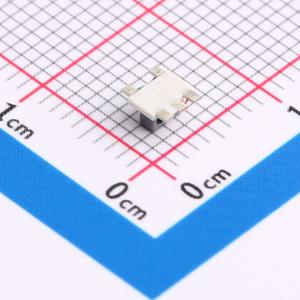

TC1-1-43A+
贴片式射频变压器，50Ω，650至4000 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 表面贴装射频变压器，适用于650至4000MHz的宽带应用，具有良好的回波损耗和相位不平衡度。
- 品牌名称
- Mini-Circuits
- 商品型号
- TC1-1-43A+
- 商品编号
- C5445180
- 商品封装
- SMD-5P,3.8x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 650MHz~4GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 4° | |
| 幅度差(最大值) | 0.5dB | |
| 回波损耗(最小值) | 19.4dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽带，650至4000 MHz
- 平衡传输线
- 良好的回波损耗
- 1 dB带宽内优异的幅度不平衡度，典型值0.5 dB，相位不平衡度，典型值3度
- 塑料基座带引脚
- 可水洗
应用领域
- 平衡到非平衡变换
- 推挽放大器
- PCS/DCS
- MMDS
