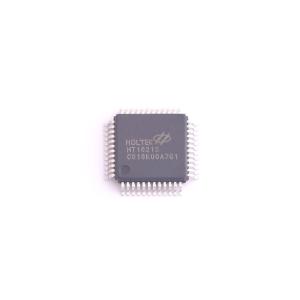

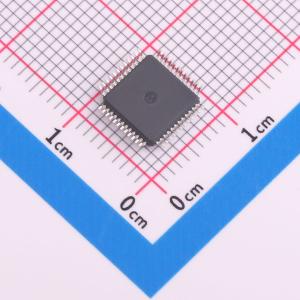

HT1621S-48LQFP
HT1621S-48LQFP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1621S是一款支持128点(32x4)显示的多功能LCD控制器芯片，内部存储器RAM数据直接映射到LCD显示。可软件配置特性使其适用于包括LCD模块和显示子系统在内的多种LCD应用。主控制器与HT1621S接口仅需3或4条线。
- 品牌名称
- HOLTEK(合泰/盛群)
- 商品型号
- HT1621S-48LQFP
- 商品编号
- C5444693
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
参数完善中
商品概述
HT1621S是一款支持128点(32×4)显示的多功能LCD控制器芯片，内部存储器RAM数据直接映射到LCD显示。可软件配置特性使其适用于包括LCD模块和显示子系统在内的多种LCD应用。主控制器与HT1621S接口仅需3或4条线。内置的省电模式较大程度地降低了功耗。
商品特性
- 工作电压：2.4V ~ 5.5V
- 内部32kHz RC振荡器
- 外部256kHz外部时钟源
- LCD应用：1/2或1/3偏压；1/2、1/3或1/4占空比
- 内部时基时钟源
- 2种可选蜂鸣器频率：2kHz或4kHz
- 可进入省电模式以减少功耗
- 内建时基发生器和WDT功能
- 时基或WDT溢出标志输出
- 8种时基/WDT时钟源频率选择
- 支持最大32×4 LCD显示
- 内建显示数据RAM：32×4 -bit
- 3线串行接口
- 提供内部LCD驱动时钟源
- 软件配置特性
- 数据模式和命令模式操作指令
- 读/写地址自动递增
- 3种数据存取模式
- VLCD引脚用于调节LCD工作电压
- 封装类型：HT1621S: 44 - pin LQFP，48 - pin SSOP/LQFP；HT1621SG: Gold bumped chip
